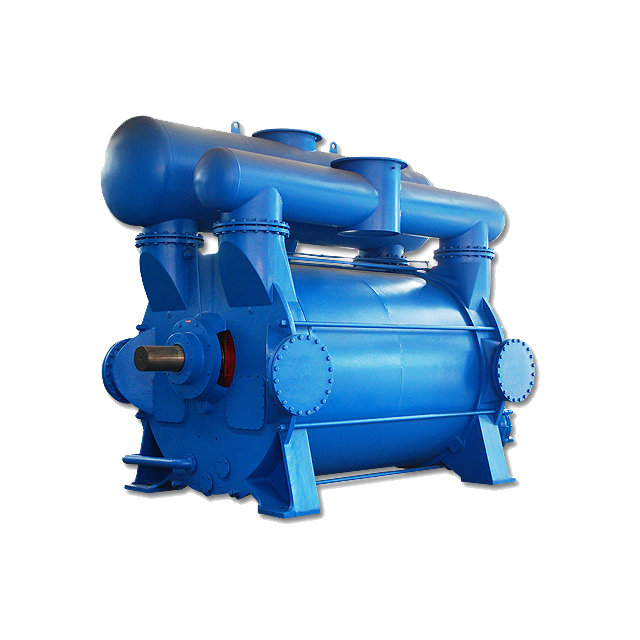

Pompe à vide eau / anneau liquide pour machine à papier

Pompe à vide à anneau d'arrosage

Les pompes à vide à anneau liquide font tourner des machines de déplacement positif offrant un vide de processus dans des applications industrielles telles que des applications chimiques, de l'énergie électrique, de l'environnement, de la transformation des aliments et des boissons et de l'emballage, de la marine, de l'exploitation minière, du pétrole et du gaz, des produits pharmaceutiques, des pâtes et du papier et des textiles. Ces types de pompes utilisent de l'eau ou d'autres produits compatibles de processus comme étanchéité. L'opération simple, sans pièces de contact, fabrique des pompes à vide à anneau liquide un choix sûr et fiable pour la manipulation des flux de gaz sales et potentiellement dangereux. Les pompes à anneau liquide sont disponibles dans des conceptions simples et à plusieurs étages et également configurées en tant que compresseurs pour encore plus de polyvalence.

Principe d'opération

Le liquide d'étanchéité forme l'anneau à l'intérieur d'un corps de pompe car la turbine tourne à la création de petites chambres pour que le gaz soit piégé. L'axe du rotor est excentrique du corps permettant au liquide de remplir presque, puis de vider presque chaque chambre de rotor pendant une seule révolution, formant la compression du gaz pour l'action de pompage. Les orifices d'entrée sous vide et de décharge atmosphérique fournissent des chemins d'écoulement du mélange de gaz manipulé. La chaleur de compression du gaz est dissipée dans le liquide d'étanchéité et une partie du liquide passe à la décharge. Les gaz d'échappement et la décharge d'eau résiduelle sont séparés du flux de gaz et dirigés vers l'échappement de la maison et sont retournés respectivement à la pompe.

Paramètre
