Connaissez-vous le composant de la section presse de la machine à papier

La composition de la section presse machine à papier :

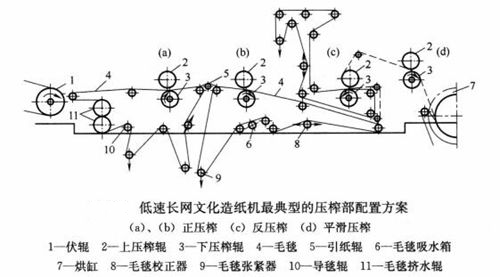

La composition structurelle de la section presse des différentes machines à papier est différente, mais leur composition de base est à peu près similaire. Le diagramme montre la composition structurelle de la section presse d’une machine à papier de culture à basse vitesse.

Les différents appareils et composants inclus dans la section presse peuvent être divisés dans les parties suivantes :

1. Différents types de presses formés par différentes combinaisons assorties de rouleaux de presse ;

2. Divers accessoires pour le pressage, tels que le système de levier de pression, la racle, la racle à jet, le tuyau de pulvérisation, le bac à eau, etc.

3. Accessoires divers pour feutre de presse, tels que correcteurs de feutre, tendeurs de feutre, rouleaux étaleurs, rouleaux de guidage et leurs racleurs, dispositifs de lavage et de conditionnement (caisson d'aspiration de feutre, presse à feutre, tuyau de pulvérisation d'eau), etc.

4. Divers dispositifs d'aspiration et de transfert pour bandes de papier, tels que des rouleaux de ramassage par aspiration, une boîte d'aspiration sous vide, des cordes de support de papier, des jets de guidage de papier, etc.

5. Rouleaux sur le chemin du papier, tels que les rouleaux de guidage du papier et les convoyeurs de perte de papier ;

6. Système de pressurisation pneumatique et système de pressurisation hydraulique ;

7. Rack et passerelle, etc.

La plupart des composants de la section presse sont des pièces standard ou universelles. En effet, il y a plusieurs presses dans la section de pressage et de nombreux accessoires peuvent être interchangeables. Les fabricants divisent souvent différents types de rouleaux de presse en séries en fonction de paramètres tels que la largeur et la vitesse pour créer des conceptions standard, ce qui accélère considérablement le cycle de conception et de fabrication de la section de presse. En utilisant ces composants standards, il est possible de concevoir des sections de presse adaptées à différentes machines à papier avec un minimum de modifications de disposition ou l'ajout de pièces spécialisées. Ces dernières années, la composition du service de pressage a progressé vers la standardisation et la modularisation.

La forme du châssis de la presse varie en fonction des différentes formes de pressage. Cependant, le châssis évolue également vers des blocs de construction, et même les rouleaux doubles et les presses composées sont devenus des composants standard des blocs de construction, qui peuvent être assemblés pour former diverses pièces de presse différentes.
