Pour les processus industriels reposant sur un chauffage continu à la vapeur, un transfert de vapeur inefficace ruine la qualité du produit. Cela entraîne également un gaspillage d’énergie. Les installations de fabrication de papier, de carton ondulé ou de production textile sont confrontées à ces défis précis. La mise à niveau ou le remplacement des composants de transfert de vapeur nécessite une approche prudente. Vous devez comprendre comment les équipements modernes optimisent l’efficacité thermique. Un haute performance joint rotatif élimine les chutes de pression importantes. Cela prolonge également la durée de vie globale du joint. Ce guide détaille les mécanismes essentiels pour les applications de vapeur saturée et surchauffée. Nous explorerons des critères d'évaluation clairs pour sélectionner des composants fiables. Vous découvrirez des réalités pratiques de mise en œuvre pour éviter des erreurs d’installation coûteuses. Notre dépannage vous aide à passer de réparations réactives à des performances système optimisées.
Efficacité thermique optimisée : des joints rotatifs correctement spécifiés éliminent le soufflage de vapeur et maintiennent une pression constante, améliorant directement l'uniformité de la température de surface de l'équipement rotatif.
Gestion des condensats : L'intégration avec un système de siphon n'est pas négociable ; L'élimination efficace des condensats empêche les inondations et réduit le couple du moteur d'entraînement.
Maintenance prévisible : les matériaux d'étanchéité avancés (par exemple, le graphite de carbone imprégné d'antimoine) offrent des taux d'usure prévisibles, transformant les pannes catastrophiques en maintenance planifiée et gérable.
Les presse-étoupes standards ou existants présentent un énorme handicap. Ils souffrent d"une usure rapide en fonctionnement continu. Cette dégradation entraîne des fuites de vapeur dangereuses dans l’ensemble de l’installation. Les opérateurs subissent une grave perte de pression. Les temps d"arrêt imprévus deviennent une réalité fréquente et coûteuse. Vous ne pouvez pas compter sur une technologie d’emballage obsolète pour une fabrication à grande vitesse. Les usines ont besoin de solutions dynamiques pour respecter les calendriers de production. Les technologies d’étanchéité modernes résolvent précisément ces goulots d’étranglement industriels.
Un joint rotatif crée un joint dynamique. Il relie les conduites d"alimentation fixes et les tourillons d"équipement rotatifs. Les conceptions modernes s"appuient sur des faces de garniture mécanique hautement sophistiquées. Ces faces utilisent des profils convexes/concaves ou plats. La pression de la vapeur rapproche activement ces faces. Cette pression interne maintient une intégrité stricte du joint pendant le fonctionnement. Les anneaux en graphite de carbone s"appuient contre les surfaces métalliques polies. Cela crée une barrière autolubrifiante et étanche aux fluides. Le mécanisme emprisonne la vapeur sous pression à l’intérieur du rouleau. Il prévient efficacement les fuites atmosphériques dangereuses.
Les cycles de vapeur introduisent de fortes variations de température. Les pipelines métalliques se dilatent considérablement à mesure qu"ils chauffent. Un long tuyau de vapeur peut atteindre plusieurs centimètres. Les connexions rigides se brisent rapidement sous cette immense tension. Les joints modernes s’adaptent à cette dilatation thermique inévitable. Ils disposent de capacités de mouvement axial intégrées. Les joints à ressort absorbent les déplacements latéraux de manière transparente. Cette ingénierie évite les contraintes critiques sur la tuyauterie. Il protège également la garniture mécanique de la déformation. Votre infrastructure reste intacte même en cas de changements rapides de température.
La friction rotationnelle draine la puissance du moteur d’entraînement. Les presse-étoupes traditionnels se serrent étroitement autour des arbres. Ce frottement excessif nécessite des charges électriques plus élevées. Les conceptions de joints équilibrés résolvent entièrement ce problème. Ils égalisent les forces hydrauliques internes contre la face du joint. Le joint tourne en douceur quelle que soit la pression de la vapeur. Une friction plus faible réduit directement la traînée mécanique. Les moteurs d’entraînement de vos équipements nécessitent moins d’énergie. Cette efficacité réduit considérablement votre consommation d’énergie mensuelle.
La fourniture de vapeur ne représente que la moitié de l’équation. La vapeur transfère la chaleur latente dans la coque du cylindre. Il se transforme immédiatement en condensat liquide. Le condensat accumulé agit comme un puissant isolant thermique. Une épaisse couche d’eau détruit l’efficacité du transfert de chaleur. Les vitesses de production diminuent considérablement à mesure que les températures baissent. Un chauffage inégal provoque des traînées d"humidité localisées dans les bandes de papier. L"élimination rapide de ce liquide reste une priorité opérationnelle majeure.
Un correctement intégré système de siphon à joint rotatif résout l’accumulation de condensat. Ces composants travaillent ensemble en parfaite synergie. La vapeur vive pénètre par l’anneau externe du joint. Il remplit le cylindre de séchage. Simultanément, les condensats s'évacuent par un siphon central. Le système purge en permanence la couche d'eau isolante. La chaleur est à nouveau transférée directement dans la coque métallique. Ce mécanisme à double flux maintient les températures des cylindres de manière agressive et uniforme.
Le choix du bon siphon détermine le succès du système. Les vitesses des machines dictent votre sélection spécifique.

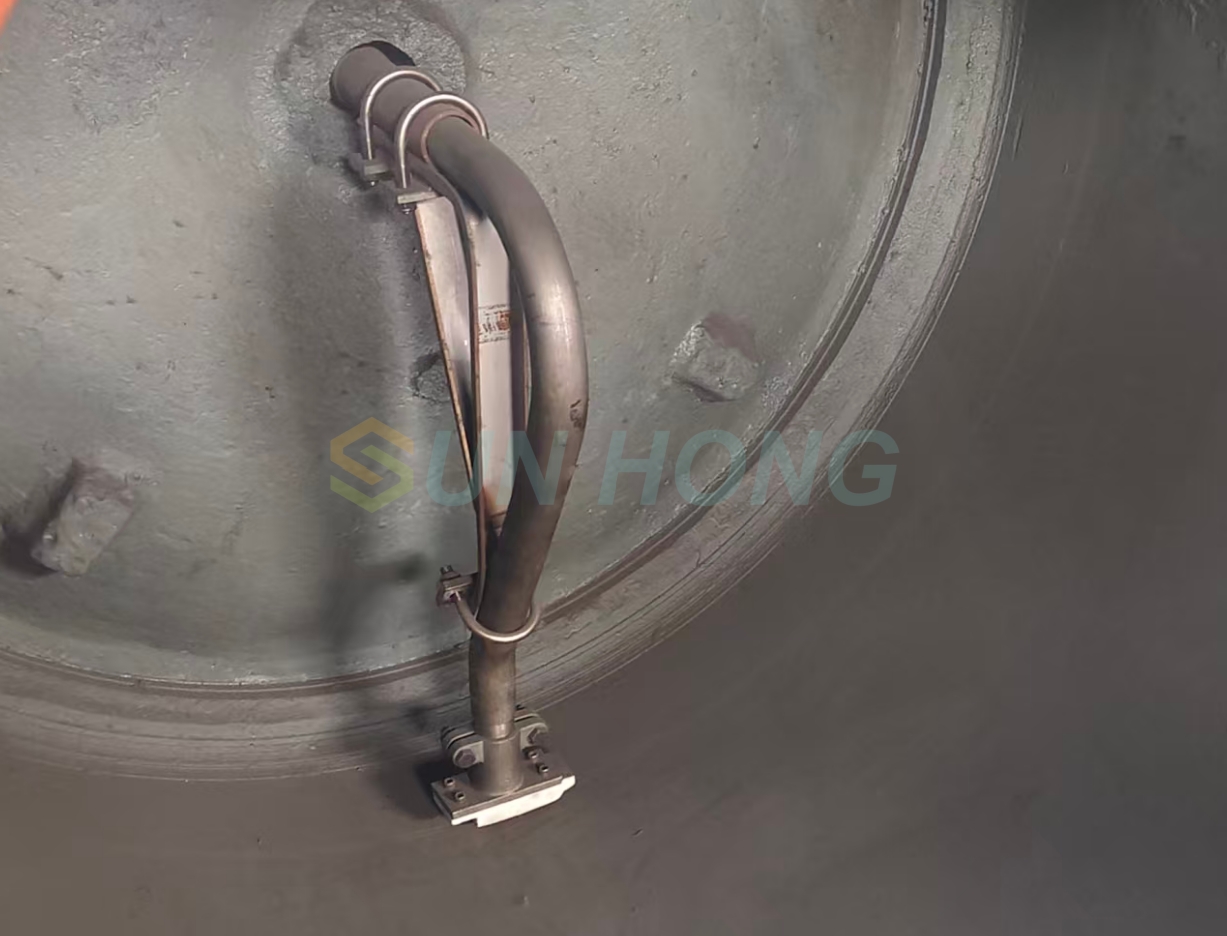

Siphons fixes : ceux-ci restent fixes pendant que le cylindre tourne. Ils excellent dans les machines à grande vitesse. La force centrifuge pousse le condensat dans une couche de rebord. La chaussure stationnaire récupère cette eau efficacement.
Siphons rotatifs : ils tournent le long de la coque du cylindre. Ils conviennent parfaitement aux vitesses inférieures. Le condensat a tendance à s'accumuler au fond lors d'une rotation lente. Un siphon rotatif récupère cette flaque d'eau à chaque tour.
Tableau comparatif : Guide de sélection des siphons
Fonctionnalité | Siphons stationnaires | Siphons rotatifs |
|---|---|---|
Plage de vitesse idéale | Vitesses élevées (au-dessus de 400 m/min) | Vitesses faibles à modérées |
Comportement du condensat | Poignées pour éliminer les condensats | Gère les flaques de condensat |
Stabilité du dégagement | Peut fléchir sous de lourdes charges | Fixé rigidement à la coque |
Accès à la maintenance | Ajustement externe plus facile | Nécessite une entrée de cylindre interne |
L"évacuation des condensats nécessite une pression différentielle (DP) précise. La pression de la conduite de retour doit être inférieure à la pression de la conduite d’alimentation. Cette différence exacte crée un effet de vide. Il aspire le liquide vers le tuyau de siphon de manière transparente. Si DP descend trop bas, le cylindre se noie complètement. Si DP monte trop haut, la vapeur vive s"échappe directement dans la conduite de retour. Le maintien d’une pression différentielle stricte évite un gaspillage d’énergie massif.
Les cylindres de séchage représentent un environnement industriel brutal. Les machines à papier et à onduler fonctionnent à des vitesses épouvantables. De fortes vibrations secouent l"équipement en permanence. Les joints à vapeur fonctionnent 24 heures sur 24 sans repos. Les composants de qualité inférieure tombent rapidement en panne dans ces conditions difficiles. Vous devez évaluer les remplacements par rapport à des références industrielles strictes. La durabilité et la fiabilité continue comptent avant tout.
Les profils d'humidité déterminent la qualité du produit final. Un joint rotatif à vapeur spécifié pour cylindre de séchage garantit une répartition thermique optimale. Il balaie toute la face du cylindre avec de la vapeur fraîche. Des températures constantes évitent les taches humides dans la bande de papier. Vous rencontrerez moins de casses de papier sur la machine. Un chauffage uniforme augmente directement les rendements de production et limite les déchets.
Les conceptions de supports communs varient selon les besoins de l"application. Vous devez évaluer soigneusement l’intégrité structurelle.
Joints autoportants : ils se montent directement sur le tourillon rotatif. Les roulements internes supportent le poids. Ils conviennent parfaitement aux vitesses modérées. L'installation est généralement rapide et simple.
Joints supportés par support : ils se montent sur des châssis de machine externes. Le support supporte le poids du joint. Ils soulagent la tension exercée sur le tourillon rotatif. Les cylindres à grande vitesse et de grand diamètre nécessitent absolument des supports.
Les machines vieillissantes diminuent la rentabilité des installations. Leur modernisation génère un retour sur investissement impressionnant. L’installation d’un moderne joint rotatif à vapeur pour cylindre de sécheur modifie les calculs opérationnels. Cela réduit considérablement la consommation de vapeur par tonne de produit. Vous chauffez la bande plus rapidement en utilisant moins de carburant. L’efficacité du transfert de chaleur augmente immédiatement. Les économies d’énergie à elles seules permettent souvent de payer la mise à niveau en quelques mois.
Les équipes de maintenance ont besoin d’une visibilité claire. Les joints avancés comprennent des indicateurs d"usure visuels. Une goupille métallique s"étend vers l"extérieur à mesure que le joint en carbone s"use. Les techniciens peuvent mesurer instantanément la durée de vie restante du joint. Vous n"aurez jamais besoin de démonter l"unité pour inspection. Cela transforme la maintenance des installations. Les équipes passent des réparations d’urgence réactives à la planification prédictive. Vous commandez des pièces précisément quand vous en avez besoin.
Ne faites jamais correspondre un joint uniquement aux charges de fonctionnement normales. Les pics du système se produisent de manière inattendue. Vérifiez les paramètres de fonctionnement par rapport aux réglages maximum de la soupape de sécurité. L’articulation doit gérer ces maximums absolus en toute sécurité. La vapeur surchauffée nécessite des évaluations distinctes. Il manque d’humidité et fonctionne beaucoup plus chaud que la vapeur saturée. Les joints en carbone standard brûlent dans des environnements surchauffés. Spécifiez des joints imprégnés d’antimoine pour supporter des charges thermiques extrêmes.
Les appareils sous pression comportent des risques inhérents en matière de sécurité. L"explosion des conduites de vapeur provoque des blessures catastrophiques. Assurez-vous que votre fournisseur fournit des certifications métallurgiques complètes. L"équipement doit être conforme aux codes des récipients sous pression ASME ou PED. Les métaux coulés non testés contiennent des vides cachés. Ces défauts se rompent sous l’effet de brusques pics de pression. Une conformité réglementaire stricte atténue complètement les risques liés aux installations. Il vous protège également lors des audits d’assurance.
Les pièces standard du catalogue ne parviennent souvent pas à s’adapter aux machines existantes. Les dimensions des brides de tourillon changent au fil des décennies de modifications. Les pièces disponibles dans le commerce peuvent nécessiter des modifications coûteuses en atelier d"usinage. Évaluez les fournisseurs qui proposent des adaptations de brides personnalisées. Ils adaptent les dégagements des siphons aux diamètres internes exacts de vos cylindres. Une correspondance dimensionnelle parfaite évite les temps d’arrêt prolongés de l’installation. La personnalisation maintient votre projet de rénovation dans les délais.
Les canalisations rigides détruisent les joints tournants. Il s’agit de la principale cause de défaillance prématurée. La dilatation thermique force les tuyaux en acier à pousser contre le corps du joint. Cette force déforme instantanément les faces internes du joint. La vapeur souffle à travers les interstices qui en résultent. Vous devez utiliser des tuyaux métalliques flexibles. Installez-les sur les conduites d"alimentation en vapeur et de retour des condensats. Les tuyaux isolent le joint des vibrations destructrices des tuyaux. Ils absorbent toute dilatation thermique en toute sécurité.
Le dégagement des patins de siphon exige une précision absolue. Le fait de placer la chaussure trop près de la coque provoque des frottements mécaniques. Le siphon grince contre le métal en rotation et finit par se briser. Placer la chaussure trop loin crée un autre désastre. Il laisse une épaisse couche isolante d’eau qui tourne à l’intérieur. Le condensat inonde le cylindre et bloque le transfert de chaleur. Suivez toujours strictement les spécifications d’écart du fabricant en utilisant des jauges spécialisées.
Les joints en carbone nécessitent une lubrification pour survivre. La vapeur vive agit comme ce lubrifiant essentiel. La rotation d"un cylindre sec détruit rapidement le joint. L"anneau en carbone génère une friction massive contre le métal sec. Des microfractures se forment en quelques minutes. La poussière se détache de la face du joint. Introduisez toujours de la vapeur avant d’engager les moteurs d’entraînement. Décrivez un séquençage de démarrage strict pour vos opérateurs. De bonnes habitudes opérationnelles prolongent considérablement la durée de vie des articulations.
Les bagues d"étanchéité mécanique sont hautement conçues mais fragiles. La chute d’une bague d’étanchéité provoque des micro-fractures invisibles. Choquer le joint avec un marteau lors de l"installation garantit l"échec. Manipulez tous les composants avec soin chirurgical. Utilisez les outils d"alignement fournis par le fournisseur pour centrer parfaitement le joint. Un mauvais alignement provoque des usures inégales sur l’anneau en carbone. Les directives d’installation professionnelle restent cruciales pour le succès à long terme. Formez vos mécaniciens sur ces protocoles de manipulation spécifiques.
Erreurs courantes à éviter :

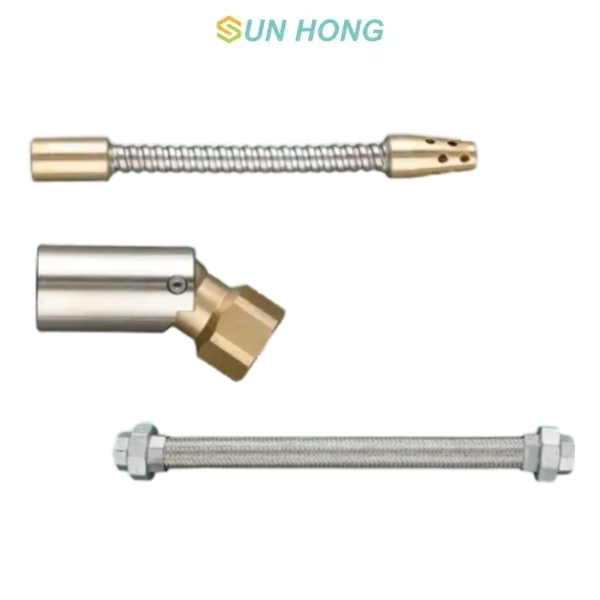

Utiliser des tuyaux durs au lieu de tuyaux flexibles en acier inoxydable.
Ignorer les broches de l"indicateur d"usure visuel jusqu"à ce qu"une éruption catastrophique se produise.
Réglage de la pression différentielle trop élevée, soufflage de vapeur vive dans les conduites de retour.
Appliquer de la pâte à tube ou de la graisse épaisse sur les faces des garnitures mécaniques.
La mise à niveau d"un joint rotatif vapeur représente un investissement majeur en termes d"efficacité thermique. Il ne s’agit jamais d’un simple échange de maintenance. Des composants correctement spécifiés stabilisent les températures des cylindres et éliminent les fuites dangereuses. Vous arrêtez immédiatement de gaspiller la précieuse énergie de la vapeur. Le bon système de siphon élimine efficacement les condensats, réduisant ainsi les charges de couple du moteur. Les responsables des installations constatent des améliorations immédiates dans l’uniformité de l’humidité de la bande.
Vous devez prendre les prochaines mesures délibérées. Réalisez un audit complet des joints vapeur sur votre équipement existant. Mesurez les chutes de pression actuelles dans chaque section de la machine. Consultez des fabricants spécialisés plutôt que des catalogues de pièces génériques. Demandez des données spécifiques sur le temps moyen entre pannes (MTBF) pour leurs composants. Demandez des études de cas pertinentes correspondant à vos vitesses opérationnelles exactes. L"ingénierie spécifique à l"application garantira en fin de compte la fiabilité de votre machine à long terme.
R : Les joints à flux unique fournissent de la vapeur dans un côté du cylindre. Ils nécessitent un joint complètement séparé pour l"extraction des condensats à l"extrémité opposée. Les joints à double flux gèrent les deux tâches simultanément. Ils permettent l"alimentation en vapeur et le retour des condensats par exactement le même joint à une seule extrémité du cylindre.
R : Les joints modernes en graphite de carbone fonctionnent de manière fiable pendant 1 à 3 ans. Cette durée de vie dépend fortement de la vitesse de rotation et de la pression de la vapeur. Vous devez assurer une installation correcte sans contrainte de tuyau. Un fonctionnement continu dans les limites de température nominales empêche également la dégradation prématurée des joints et la fissuration.
R : Oui, cela peut corriger un chauffage inégal si une inondation de condensat est à l’origine du problème. Passer à un joint avec un système de siphon correctement dimensionné change tout. Il élimine en continu la couche isolante de condensat. Cela rétablit immédiatement des températures de surface uniformes sur toute la face du cylindre.
R : Des suintements mineurs se produisent parfois lorsque les joints mécaniques plats s"insèrent initialement. Cependant, un soufflage continu de vapeur indique un problème grave. Cela signifie généralement que la contrainte du tuyau déforme la face du joint. Des tuyaux métalliques flexibles manquants ou des débris coincés entre les bagues d"étanchéité provoquent également des fuites instantanées.
