Une fuite de joint de vapeur dans votre machine à papier n’est rarement qu’un problème d’entretien mineur. Il rejette constamment de la vapeur précieuse dans l’atmosphère. Cela crée des profils d’humidité inégaux sur votre bande de papier continue. Finalement, cela provoque un événement de temps d’arrêt imprévu et coûteux. Les ingénieurs d’usine et les responsables de la maintenance sont confrontés quotidiennement à un choix difficile. Vous reconstruisez vos unités existantes ? Ou passez-vous entièrement à des modèles plus performants ? Prendre cette décision nécessite un dépannage objectif. Vous avez besoin de paramètres opérationnels vérifiables pour justifier tout remplacement. Ce guide détaille les causes profondes de la défaillance prématurée des joints. Nous explorerons des cadres de diagnostic pour vous aider à distinguer les défaillances de pièces des problèmes systémiques. Vous apprendrez à évaluer efficacement les remplacements modernes. Vous découvrirez également les pratiques d’installation permettant de maximiser votre efficacité opérationnelle et de minimiser les réparations d’urgence.

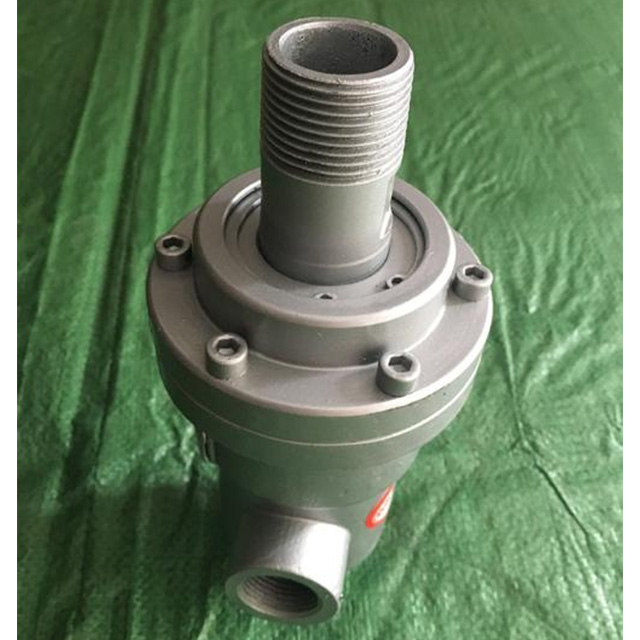

Les fuites prématurées sont le plus souvent dues à un mauvais alignement de l'installation, à un choc thermique ou à la dégradation de l' anneau en graphite du joint rotatif..
L"évaluation d"un remplacement nécessite d"adapter les matériaux d"étanchéité aux pressions et vitesses spécifiques de la section du séchoir.
La mise à niveau d'un joint rotatif de machine à papier peut réduire la consommation de vapeur et prolonger le temps moyen entre pannes (MTBF) si des tolérances d'installation spécifiques sont respectées.
Les diagnostics visuels et acoustiques de routine évitent les pannes catastrophiques et les arrêts imprévus.
Ignorer une fuite de vapeur mineure entraîne de lourdes conséquences financières. Les petits contournements dégénèrent rapidement en fonctionnement continu. Ils affectent plusieurs niveaux de votre efficacité de production.
Les bandes de papier fonctionnent en continu. Leur arrêt coûte des milliers de dollars par heure. Les arthroplasties d’urgence tuent instantanément la rentabilité. Votre équipe de maintenance se démène pour isoler le bloc vapeur. Vos opérateurs de production restent les bras croisés. Vous perdez de la matière première lors de la rupture de la bande. Le redémarrage de la machine prend des heures supplémentaires rien que pour stabiliser à nouveau le profil de température du sèche-linge.
Même des contournements mineurs des joints diminuent l’efficacité thermique dans la section du séchoir. La vapeur s"échappe avant de transférer sa chaleur latente dans le cylindre sécheur. Votre chaudière doit travailler plus fort pour maintenir la pression du système. Vous brûlez beaucoup plus de carburant. Sur un seul trimestre fiscal, quelques joints qui fuient gonflent considérablement vos factures d’énergie. Ils surchargent également vos conduites de retour de condensats.
La vapeur sous pression dans l"atelier de production présente de graves risques pour la sécurité. Il se dilate violemment au contact de l"air ambiant. Cela crée des risques immédiats de brûlure pour les opérateurs passant à proximité. Des panaches de vapeur denses obscurcissent la visibilité autour des machines tournantes. Les inspecteurs de sécurité citent régulièrement les fuites de vapeur visibles comme des violations de la conformité réglementaire. Vous risquez de lourdes amendes si vous ne parvenez pas à remédier à ces dangers.
Comprendre exactement pourquoi un sceau échoue vous aide à prévenir les problèmes récurrents. L"usure mécanique, les erreurs d"installation et les contraintes thermiques jouent un rôle égal.
L’ anneau en graphite du joint rotatif s’use naturellement avec le temps. Il assure une lubrification sèche essentielle entre les faces rotatives et fixes. Or, la contamination particulaire accélère cette dégradation. Le tartre de condensat, la rouille des tuyaux ou les débris chimiques agissent comme du papier de verre. Ils marquent rapidement la face lisse en carbone. Une fois le rainurage effectué, la vapeur contourne entièrement le joint.
Une installation incorrecte impose des charges inégales sur la face d"étanchéité. Le désalignement angulaire fait basculer le tuyau interne fixe contre le boîtier rotatif. Le désalignement du décalage crée une oscillation excentrique. Les deux conditions forcent le joint à s’ouvrir d’un côté. Cela provoque un contournement prématuré. Les vibrations de la machine amplifient ce contact inégal. Il martèle physiquement le sceau jusqu"à ce qu"il se brise.
Les cycles de démarrage et d’arrêt rapides détruisent l’intégrité du joint. Les opérateurs ouvrent parfois les vannes de vapeur trop rapidement. La vapeur chaude frappe agressivement la fonte froide et le carbone cassant. L"expansion soudaine fissure les matériaux d"étanchéité. Les pics de pression lors de fonctionnements instables de la chaudière poussent le joint au-delà de ses limites mécaniques. Ils compromettent les ressorts internes et les matériaux du boîtier.
Les siphons extraient l’eau du sèche-linge. Un jeu inapproprié du siphon permet une accumulation excessive de condensat à l’intérieur du cylindre. Un cylindre noyé augmente considérablement la traînée mécanique. Il claque à basse vitesse. Il roule lourdement à grande vitesse. Cette lourde charge d’eau induit de violentes vibrations internes. Cela sollicite sévèrement l' ensemble du joint rotatif jusqu'à ce que les joints échouent.
Vous devez diagnostiquer avec précision une fuite avant de commander des pièces. Vous devez savoir si le matériel est tombé en panne naturellement ou si une faille du système l"a détruit.
Écoutez et regardez attentivement l"unité opérationnelle. Des fuites de vapeur indiquent une rainure mineure du joint ou une faible tension du ressort. Le fait de souffler de la vapeur signifie une rupture complète du joint. Des bruits de claquement indiquent un fonctionnement à sec. Un manque de lubrification fluide fait rebondir le carbone contre la face métallique. Les bruits de grincement suggèrent une défaillance du roulement ou un grave désalignement.
Analysez votre système de condensat pour exclure les causes externes. Utilisez des lunettes de vue pour observer le débit. De la vapeur vive soufflant à travers la vitre indique un purgeur défaillant, pas nécessairement un mauvais joint. Mesurez les différences de température à travers le piège. Une fuite localisée fait généralement baisser la température immédiate de la surface du cylindre. Une défaillance systémique du purgeur élève les températures de la conduite de retour.
Examinez l’état physique d’une bague d’étanchéité retirée. Il raconte une histoire mécanique distincte.
Usure inégale : indique un désalignement angulaire ou une tuyauterie rigide pliée.
Rainurage profond : indique la présence de produits abrasifs ou de tartre important dans les conduites de vapeur.
Cloques : suggère un condensat clignotant ou un choc thermique extrême.
Bords ébréchés : résulte généralement d’une manipulation brutale lors de l’installation.
Indicateur observé | Cause profonde probable | Action recommandée |
|---|---|---|
Bruit de claquement pendant la rotation | Fonctionnement à sec / Manque de lubrification | Vérifier la pression de vapeur et le fonctionnement du purgeur |
Usure inégale de la face du joint | Désalignement angulaire ou décalé | Réaligner la tuyauterie et vérifier le faux-rond du journal |
Rainures radiales profondes sur carbone | Contamination particulaire | Rincer les conduites de vapeur et installer des crépines |
Coup de vapeur soudain au démarrage | Choc thermique fracturant le joint | Mettre en œuvre une montée en température progressive |
Le remplacement d"une unité obsolète nécessite une évaluation stratégique. Vous devez adapter le nouveau matériel à vos paramètres de fonctionnement actuels.
Vous devez choisir la configuration structurelle adaptée à la vitesse et à la charge de votre machine.
Fonctionnalité | Conception supportée par tige | Conception autonome |
|---|---|---|
Méthode de montage | Tiges de support externes fixées au châssis de la machine | Monté directement sur le tourillon du cylindre |
Tolérance aux vibrations | Élevé (isole le joint du mouvement du cylindre) | Modéré (se déplace avec le journal) |
Espace requis | Nécessite un dégagement externe important | Compact et nécessite un minimum d"espace |
Application idéale | Machines à papier à grande vitesse et à hautes vibrations | Machines plus lentes ou espaces d’installation restreints |
Les matériaux des joints imposent des limites de performances. Le graphite de carbone standard supporte bien les températures et pressions normales. Il offre une excellente lubrification sèche. Le graphite imprégné d"antimoine offre une résistance accrue pour des pressions de vapeur plus élevées. Les faces en carbure de silicium offrent une résistance suprême à l"usure abrasive. Évaluez ces options strictement par rapport à vos températures de fonctionnement maximales et à vos pressions de chaudière.
La sélection d’un fournisseur fiable évite les échecs précoces. Demandez aux fournisseurs des données MTBF (Mean Time Between Failures) vérifiées. Demandez leurs limites spécifiques de pression-vitesse (PV) pour les matériaux d’étanchéité proposés. Vérifiez qu’ils respectent les normes de fabrication conformes à la norme ISO. La mise à niveau vers un moderne joint rotatif de cylindre de sécheur garantit que vous recevez des tolérances techniques plutôt que des conjectures génériques du marché secondaire. Un audit rigoureux protège votre calendrier de production.
Même le joint le mieux conçu échouera s’il est mal installé. Les procédures d’installation de précision sont strictement non négociables.
Ne comptez jamais sur l’alignement visuel. Vous devez utiliser des outils de mesure de précision avant de serrer des boulons.
Nettoyez soigneusement le tourillon du cylindre pour éliminer l"ancien matériau du joint et la rouille.
Montez un indicateur à cadran sur le châssis de la machine.
Mesurez le faux-rond radial et axial du tourillon tout en faisant tourner le cylindre.
Calez les supports jusqu"à ce que l"alignement soit conforme à la tolérance spécifiée par le fabricant.
Serrez les boulons de montage uniformément selon un motif en étoile pour éviter la déformation du boîtier.
La tuyauterie rigide pousse et tire contre le boîtier du joint lorsqu'il chauffe et se dilate. Cette contrainte brise instantanément l’alignement du joint interne. Vous devez isoler le joint rotatif de la machine à papier des contraintes de la tuyauterie rigide. Installez des tuyaux métalliques flexibles entre les collecteurs d'alimentation et le joint. Assurez-vous que ces tuyaux s’installent naturellement. Ne les tordez jamais et ne les étirez jamais pour combler un espace. Une bonne installation du tuyau absorbe la dilatation thermique sans effort.
Ne frappez jamais instantanément un joint nouvellement installé avec la pleine pression de vapeur. Définir une procédure standard de montée en puissance. Ouvrir lentement les vannes de dérivation de vapeur. Laissez le boîtier en fonte et les composants internes atteindre progressivement la température de fonctionnement. Cette assise thermique soignée empêche la rupture du joint. Il permet aux faces en carbone de s"adapter parfaitement aux surfaces de contact métalliques sans induire de choc thermique.
Résoudre les fuites de vapeur nécessite plus que simplement remplacer les pièces cassées. Vous devez identifier les causes systémiques profondes à l’origine des échecs. De l’analyse des modèles d’usure à la vérification du jeu des siphons, les diagnostics objectifs vous font gagner du temps et de l’argent. Lorsque vous choisissez un remplacement, faites correspondre précisément les matériaux de vos joints à vos pressions de fonctionnement et à la vitesse de votre machine. Éliminez les erreurs d’installation en rendant obligatoires les indicateurs à cadran et l’isolation des tuyaux flexibles. Agissez dès aujourd’hui. Réalisez un audit complet des joints de vapeur dans l’ensemble de votre section de sécheuse. Consultez un ingénieur spécialisé avant de standardiser votre prochaine mise à niveau de maintenance. Des choix proactifs protègent vos marges bénéficiaires et garantissent un espace de production plus sûr.
R : Une unité correctement installée dure généralement entre 18 et 36 mois. La durée de vie dépend fortement de la vitesse de fonctionnement, de la pression de la vapeur et de la précision de l"alignement. Les machines à grande vitesse subissent une usure plus rapide. Une analyse régulière des vibrations et des inspections visuelles de routine contribuent à prolonger considérablement cette fenêtre opérationnelle. Évitez les garanties générales, car la contamination de l’environnement affecte directement la durabilité réelle.
R : La reconstruction est rentable si seul le joint interne en carbone présente des signes d"usure. Cependant, vous devez remplacer l"ensemble de l"unité si le boîtier métallique est déformé ou si les surfaces d"appui sont fortement rayées. Les boîtiers compromis empêchent les nouveaux joints de s"asseoir correctement. Un remplacement complet élimine le travail de maintenance récurrent sur les carrosseries fortement dégradées.
R : Non. Vous ne pouvez pas réutiliser ou inverser une bague endommagée. Pendant le fonctionnement, le matériau en carbone s"use et s"adapte physiquement précisément à sa surface d"usure métallique opposée. Le retourner introduit une surface inégale et inégalée. Cela crée instantanément des espaces de dérivation de vapeur. Vous devez toujours installer des joints entièrement neufs pour garantir une face étanche et sans fuite.
