Connaissez-vous la fonction du rouleau de canapé à aspiration sous vide ?

Le rouleau de table d'aspiration sous vide de la machine à papier est principalement déshydraté par la force d'aspiration sous vide. Ses avantages incluent une utilisation facile, un taux de déshydratation élevé, une usure minimale du tissu de formage et une alimentation en papier pratique. L'utilisation de rouleaux aspirants dans les machines à papier peut augmenter la siccité des feuilles de papier humides à plus de 20 %, tandis que les machines à papier à grande vitesse peuvent atteindre 27 %.

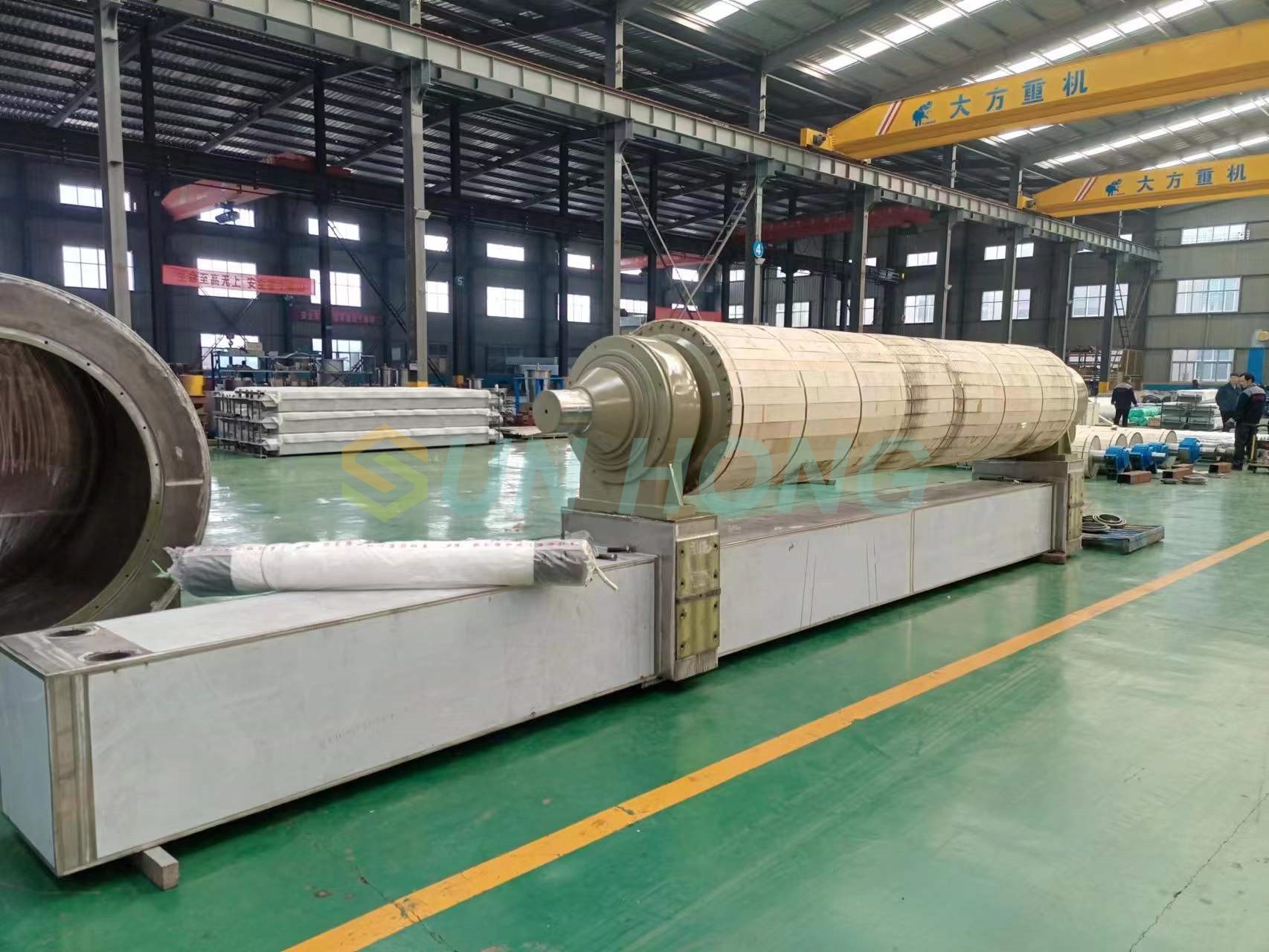

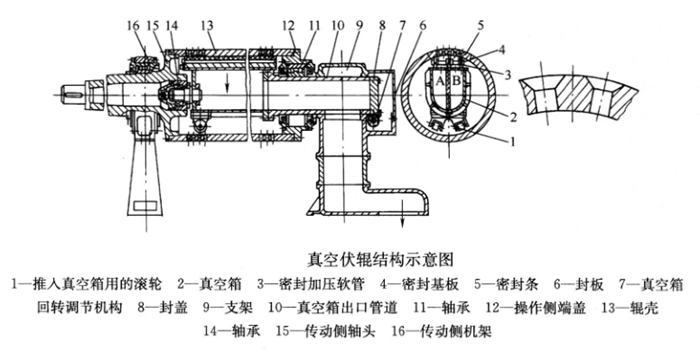

Le rouleau à couche aspirante se compose de deux éléments principaux : une chambre à vide et une coque de rouleau. La coque du rouleau est généralement en acier inoxydable 304/316. Les trous de contact entre la coque et le tissu de formage sont tous des trous circulaires fraisés. Le trou circulaire est petit à l'intérieur et grand à l'extérieur pour faciliter l'aspiration et l'éjection des eaux blanches. Pour utiliser pleinement la fonction du rouleau de table d'aspiration sous vide, il est nécessaire de maintenir régulièrement la propreté des trous sur la coque du rouleau. Pour répondre aux besoins des travaux de remplacement du tissu de formage, le rouleau de table d'aspiration sous vide peut être conçu comme un porte-à-faux et, pendant la production normale, ses deux extrémités reposent toujours sur le siège de roulement.

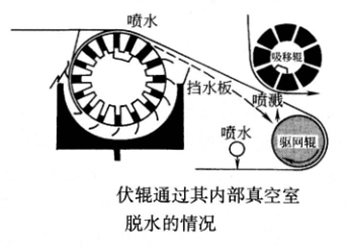

Le principe de déshydratation du rouleau de canapé à aspiration sous vide est similaire à celui de la boîte d'aspiration sous vide . Le rouleau de table d'aspiration sous vide est déshydraté par sa chambre à vide interne, et sa force de déshydratation dépend principalement du degré de vide à l'intérieur de la chambre à vide. Le temps de déshydratation et la quantité d’air traversant le papier humide ne sont que des facteurs secondaires. L'augmentation du degré de vide a un impact significatif sur la capacité de déshydratation du rouleau, comme une augmentation du degré de vide de 5,3 kPa, qui peut augmenter la sécheresse de 1 % à 1,5 %. Le temps de déshydratation sur le rouleau est très court.

Lorsque la vitesse de la machine à papier est faible, l'eau et l'air pénètrent dans le rouleau et pénètrent dans la chambre à vide du rouleau. Dans ce cas, un système de séparation de vapeur d'eau doit être utilisé pour séparer l'air et l'eau, afin que l'eau blanche ne pénètre pas dans le système de génération de vide.

À des vitesses plus élevées, la majeure partie de l’humidité extraite du papier humide n’a pas le temps de pénétrer dans la chambre à vide située à l’intérieur du rouleau. Habituellement, 70 à 80 % de l'humidité reste dans les petits trous sur la surface du rouleau ou dans les mailles du tissu de formage.

Plus la vitesse de la machine à papier est élevée, moins d'eau pénètre dans la chambre à vide. L'humidité laissée dans le trou du rouleau est rejetée par le flux d'air à grande vitesse se précipitant dans le petit trou au moment où le trou du rouleau traverse la boîte sous vide. Par conséquent, il est nécessaire d'installer un bac à eaux blanches et une plaque de blocage d'eau pour le rouleau presseur afin d'empêcher l'eau projetée de retourner du côté de l'entrée de la zone de maillage entre le rouleau presseur et le tissu de formage ou d'éclabousser le rouleau métallique d'entraînement à travers le bac à eaux blanches.

Les rouleaux de canapé d'aspiration sous vide couramment utilisés sont à chambre unique, mais il existe également des rouleaux à chambre double et triple.

La plage d'utilisation du degré de vide du rouleau de table aspirante est de 46 à 74 kPa. Lors de l'installation d'un rouleau supérieur recouvert d'une couche adhésive douce sur le rouleau de la table d'aspiration, l'étanchéité de la bande de papier humide peut être augmentée. Lorsque la vitesse de la machine à papier est supérieure à 200 m/min, un rouleau supérieur recouvert d'un tube d'acier (avec une dureté de 30 à 35 degrés Shore) doit être installé pour améliorer le degré de vide et la capacité de déshydratation du rouleau supérieur. La pression de ligne entre les rouleaux est de 981-1960N/m. Il doit y avoir un dispositif de pulvérisation d'eau au-dessus du côté entrée du rouleau supérieur.

Une fois que la vitesse de la machine à papier dépasse 400 m/min, il est nécessaire de renforcer davantage la déshydratation des rouleaux, de sorte que la sécheresse de la bande de papier après les rouleaux atteigne 20 % à 22 %, afin de guider en douceur la bande de papier des rouleaux vers la section de presse. Il est préférable d'augmenter le degré de vide du rouleau à 60-75 kPa à cet effet.

L'augmentation du degré de vide sur un rouleau à table d'aspiration à chambre unique entraînera une augmentation significative de la consommation électrique de la pompe à vide requise pour le rouleau. L'utilisation d'un rouleau de table d'aspiration multi-chambres au lieu d'un rouleau de table d'aspiration à chambre unique, c'est-à-dire l'utilisation de plusieurs chambres à vide plus étroites avec un degré de vide progressivement croissant pour remplacer une chambre à vide poussé plus large, peut obtenir le même effet de déshydratation tout en économisant la consommation d'énergie de la pompe à vide.

La structure du rouleau à couche aspirante multi-chambres est relativement complexe et présente un grand diamètre, généralement utilisé dans les grandes machines à papier. La première chambre à vide du rouleau à table d'aspiration à double chambre a une largeur d'absorption d'eau de 150 à 250 mm et un degré de vide de 50 à 55 kPa ; La deuxième chambre mesure 100 à 150 mm de large et a un degré de vide de 70 à 75 kPa. Le degré de vide de chaque chambre sur le rouleau à table aspirante à trois chambres est généralement de 20 à 30, 40 à 50 et 70 à 80 kPa. La largeur d'aspiration d'un rouleau de table d'aspiration à chambre unique n'est généralement pas supérieure à 230 mm. La largeur d'aspiration totale d'un rouleau à table d'aspiration multi-chambres ne dépasse pas 400 mm.
