Problèmes de vide dans la boîte d'aspiration sous vide et le rouleau de canapé de la machine à papier

Dans la section de formage d"une machine à papier, les composants sous vide tels que les boîtes d"aspiration sous vide et les chambres sous vide de rouleaux de canapé jouent un rôle important dans la déshydratation et le transfert des feuilles de papier.

En particulier, la caisse d'aspiration sous vide est l'un des éléments clés de déshydratation dans la section de formage. Il extrait progressivement l'humidité de la feuille de papier et du tissu de formage pendant le formage.

La chambre à vide du rouleau presseur, située à l"extrémité de la section de formage, assèche principalement le bord arrière de la feuille de papier et transfère la feuille de papier humide.

Quels problèmes peuvent survenir en cas de dysfonctionnement d"une boîte d"aspiration sous vide

Problèmes de boîte d"aspiration sous vide provoquant une humidité élevée de la bande malgré un niveau de vide normal

Les causes possibles incluent :

• Obstruction ou contamination du panneau de la boîte d"aspiration sous vide.

• Perméabilité à l"air réduite du tissu de formage.

• Fuites d’air dans le joint de la boîte à vide.

• Répartition latérale inégale de la cuvette d"aspiration.

• Accumulation d"eau dans les conduites de vide.

• Conditions de fonctionnement anormales de l"eau de refroidissement de la pompe à vide.

• Mauvais drainage des eaux blanches.d

Aspirateur en rouleau sur canapé haut, mais une chute de bord se produit

Lorsque le vide du rouleau de canapé est trop élevé, les bords des feuilles de papier peuvent subir une aspiration localisée intense, endommageant la structure fibreuse sur les bords.

Les symptômes courants comprennent :

Amincissement des bords de la feuille de papier des deux côtés ;

Perte de bord au niveau du rouleau de presse ;

• Ramassage du papier instable par le feutre ;

• Usure localisée du fil et du feutre ;

• La feuille de papier se déchire avant d"entrer dans la section presse ;

• Fluctuations de la teneur en humidité sur les bords de la bande de papier.

Si le vide sur le rouleau de couche est augmenté à ce stade, le problème de perte de papier sur les bords peut s"aggraver.

Joints de boîte d"aspiration sous vide usés provoquant des fluctuations de vide fréquentes

Après un fonctionnement prolongé, les bandes d"étanchéité sous vide peuvent s"user, se déformer, se briser ou développer des espaces locaux anormaux.

Une mauvaise étanchéité peut entraîner :

• Fluctuations du niveau de vide.

• Charge accrue sur la pompe à vide.

• Contamination croisée entre différentes zones d’absorption d’eau.

• Déshydratation transversale inégale du tissu de formation.

• Augmentation des températures dans les joints.

• Usure localisée sur le tissu formant.

Lorsque certains ateliers subissent une baisse de vide, leur premier réflexe est d"augmenter la vitesse de la pompe à vide, mais la cause profonde peut en réalité être une fuite dans le joint du piège à eau.

Fonctions des chambres à vide de boîtes d"aspiration sous vide et de rouleaux de canapé dans la fabrication du papier

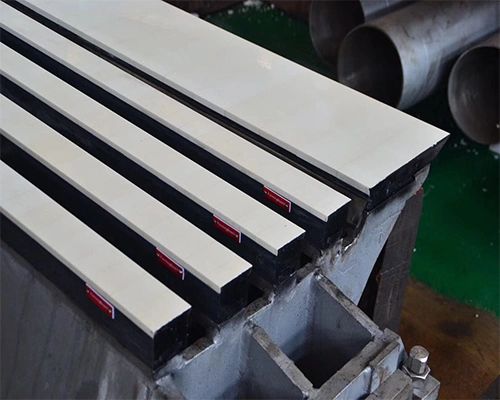

Boîte d"aspiration sous vide, déshydratation continue dans la section de formage

Les boîtes d"aspiration sous vide sont généralement installées sous la toile de formage et servent d"équipement principal de déshydratation sous vide dans la section arrière de la section de formage.

Il utilise une pression négative pour extraire l"humidité de la feuille de papier, du tissu de formation et de l"espace situé sous le tissu.

La caisse d"aspiration sous vide est principalement utilisée pour :

• Améliorez la déshydratation dans la section arrière du tissu de formage.

• Améliorez le séchage de la feuille de papier à sa sortie du tissu.

• Stabilisez les conditions de pression négative sous le tissu de formage.

• Contrôlez la courbe de déshydratation de la section de formage.

• Favorise la formation des feuilles de papier et la rétention des fibres.

• Fournir l"état approprié de la feuille de papier pour un transfert ultérieur vers le rouleau de presse.

Les boîtes de déshydratation sous vide n’éliminent généralement pas toute l’humidité de la feuille de papier en même temps. Au lieu de cela, ils augmentent progressivement l’intensité de la déshydratation grâce à plusieurs zones de vide.

Une séquence de déshydratation raisonnable suit généralement ce modèle :

Déshydratation douce dans la phase initiale, déshydratation régulière dans la phase intermédiaire et déshydratation intensive dans la phase finale.

L"application d"un vide excessif dès le départ peut provoquer des dommages structurels à la feuille de papier, une perte de fibres fines et une détérioration de la formation de la feuille.

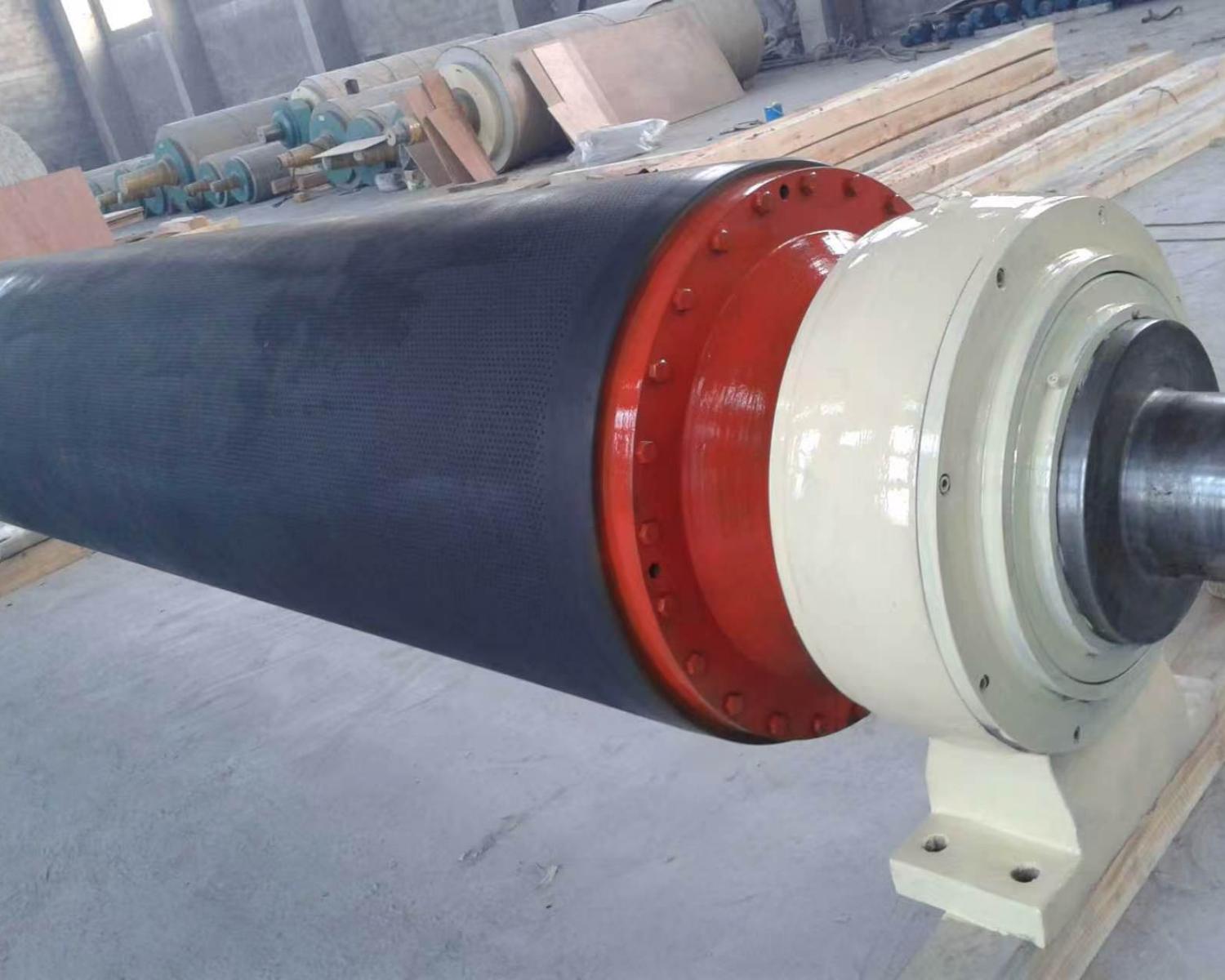

Chambre à vide Couch Roll : déshydratation finale et transfert de bande

La chambre à vide du rouleau de couchage est située à l"intérieur du rouleau et est reliée à la zone perforée sur l"enveloppe du rouleau et au système de vide externe.

Lorsque le rouleau du canapé tourne, la chambre à vide crée une zone d"aspiration dans une plage angulaire définie. Lorsque la feuille de papier passe à travers la zone du rouleau de couchage, un vide est appliqué à la feuille à travers la zone perforée de l"enveloppe du rouleau, assurant un transfert stable de la feuille entre le tissu de formation et le feutre.

La chambre à vide pour rouleaux de canapé est principalement utilisée pour :

• Assèchement des bords de la feuille de papier.

• Augmenter la sécheresse de la feuille de papier humide avant son entrée dans la section presse.

• Transfert de la feuille de papier du tissu de formage au feutre.

• Stabilisation des bords de la feuille de papier et du déroulement de la bande.

• Réduit la traînée et le flottement du papier lors d"un fonctionnement à grande vitesse.

Par rapport aux caisses d"aspiration sous vide, la chambre à vide avec rouleau de canapé met davantage l"accent sur :

L"aspiration localisée et le transfert stable de la feuille de papier à des endroits et à des moments précis.

Par conséquent, la chambre à vide avec rouleaux de table doit prendre en compte non seulement le niveau de vide mais également la longueur et la position de la zone d"aspiration, les conditions d"étanchéité et le contact entre la feuille de papier et le feutre de presse.
