Savez-vous ce qu’est le Dandy Roll ?

Qu’est-ce que le Dandy Roll ?

Le rouleau dandy est un rouleau creux léger enveloppé dans un treillis en cuivre ou en acier inoxydable, généralement installé sur la surface du tissu formé après les deux ou trois premières boîtes d'aspiration sous vide. Les dandy roll ont la capacité de décorer la surface du papier et de lui donner le filigrane nécessaire ; Améliorer l'uniformité du papier ; De plus, le rouleau de finition peut également jouer un rôle dans la destruction et l'élimination des bulles dans la bande de papier.

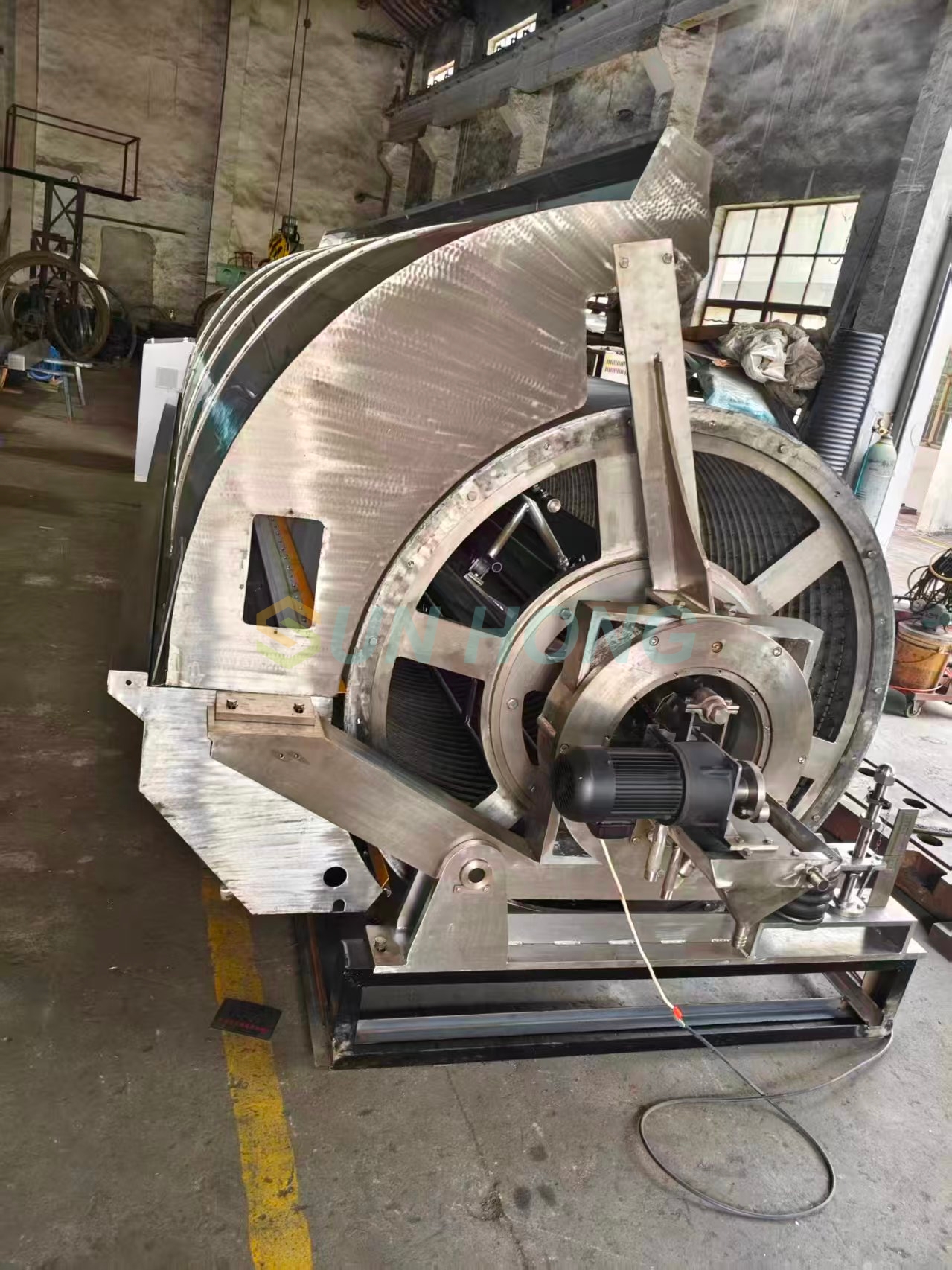

La structure du Dandy Roll

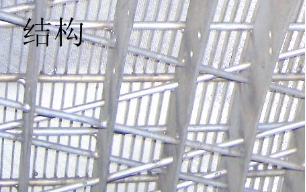

◆ Corps du rouleau Dandy

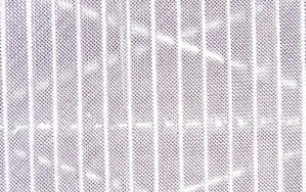

Le corps du dandy roll est un type d'arbre avec une largeur de surface de : entraxe du roulement moins 400 mm. Le corps du rouleau est entièrement en acier inoxydable et la quille est constituée de fil d'acier inoxydable diagonal Ø 4, de fil d'acier inoxydable horizontal Ø 5 et d'un anneau de renfort central. L'épaisseur de la plaque est de 2 mm et la bande d'acier extérieure est enroulée et soudée en spirale verticale de 1,2 × 7, améliorant ainsi la rigidité et le taux d'ouverture des trous du corps du rouleau et facilitant la déshydratation et le nettoyage. Après le soudage, des méthodes de vibration et de traitement thermique sont utilisées pour éliminer les contraintes de soudage afin de garantir qu'aucune déformation ne se produise pendant la production et l'utilisation. Ensuite, il est broyé grossièrement et finement, et enveloppé d'un treillis en acier inoxydable 316L de 40 mailles. Cette structure n'est pas facile à desserrer et présente une forte rigidité, adaptée à la production de rouleaux de grands diamètres et de grandes largeurs de surface. Répondre à la demande actuelle de machines à papier à grande vitesse et à grand calibre.

◆ Tuyau de pulvérisation

Le tuyau de pulvérisation de vapeur est installé à l'intérieur du corps du dandy roll, avec un diamètre de trou de 1 mm, des trous à double rangée, un espacement des rangées de 3 mm et un espacement des trous de 6 mm. La pression d'utilisation de la vapeur est de 0,1 MPa (1-2kgf/c ㎡) ou déterminée en fonction des exigences du processus, et la direction de pulvérisation peut être ajustée à 45°.

◆ Réservoir d'eau

Le réservoir de réception d'eau est en acier inoxydable et est situé à l'intérieur du corps du rouleau de filigrane. Afin de recevoir efficacement les gouttelettes d'eau éclaboussées par le tuyau de pulvérisation d'eau mobile à haute pression, la zone de réception d'eau d'un côté du réservoir de réception d'eau est agrandie et adopte un type d'assemblage et de démontage de cavité interne.

◆ Connectez le couvercle de transmission

Utilisés pour relier le corps du rouleau au joint universel de transmission, le tuyau de pulvérisation, la rainure de réception d'eau et le tuyau de pulvérisation mobile à haute pression à l'intérieur du corps du rouleau sont fixés du côté de la transmission et se trouvent tous sur les roulements de ce composant ; Pour faciliter le chargement et le déchargement, lors du levage du rouleau Dandy, retirez simplement la bride du joint universel sur le couvercle d'extrémité.

◆ Dispositif de levage

Le levage et l'abaissement du dandy roll sont réalisés par le pneumatique ondulé de ce composant. Généralement, la distance de pressage de la surface du maillage est de 5 à 15 millimètres, qui est déterminée par le processus en fonction de différents types de papier et de conditions quantitatives.

◆ Dispositif limite

Utilisé pour limiter la distance entre le rouleau dandy et la toile de formage lors du levage de haut en bas, ajusté avec un écrou ; Pendant le fonctionnement normal, le cadre de roulement du dandy roll est soutenu par l'écrou inférieur pour garantir la distance sur laquelle le dandy roll appuie ; Lorsque la machine est arrêtée, soulevez le rouleau dandy du pneumatique loin de la surface du treillis, utilisez un écrou pour limiter le cadre de roulement dans la plage de course du pneumatique et verrouillez-le avec une goupille.

◆ Couvercle de raccordement d'eau

Ce dispositif sert à deux fins : premièrement, lorsque le rouleau Dandy tourne à grande vitesse, la force centrifuge projette des gouttelettes d'eau de la surface du rouleau vers le couvercle extérieur recevant l'eau ; Deuxièmement, il y a trois grattoirs à eau qui peuvent faire circuler les fibres fines et pulvériser l'eau de la surface du rouleau dans le seau de réception d'eau et les évacuer.

◆ Système d'air comprimé

Le boîtier pneumatique est équipé d'un réducteur de pression, d'un distributeur électromagnétique et d'un distributeur manuel. L'air comprimé externe est connecté pour ajuster la pression, et la valve directionnelle contrôle la montée ou la descente du pneumatique. La pression de fonctionnement est de 0,3 MPa (2 ~ 6 kgf/c ㎡).

◆ Tuyau d'arrosage mobile haute pression

Déplacez les tuyaux de pulvérisation d'eau à haute pression à l'intérieur du rouleau, disposez les buses à des intervalles de 60 mm et utilisez des buses en forme d'aiguille en acier inoxydable de haute qualité et en matériaux composites en céramique dure ; Pour éviter le blocage de la buse, un filtre de 100 mesh est installé à l'entrée ; Exigence de pression d'eau : 0,3 MPa (3-8 kgf/c ㎡), course d'oscillation : ± 40 mm, fréquence alternative : 10 fois/minute, angle de pulvérisation réglable ; Le dispositif de transmission adopte un micro réducteur et une puissance moteur de 180W.

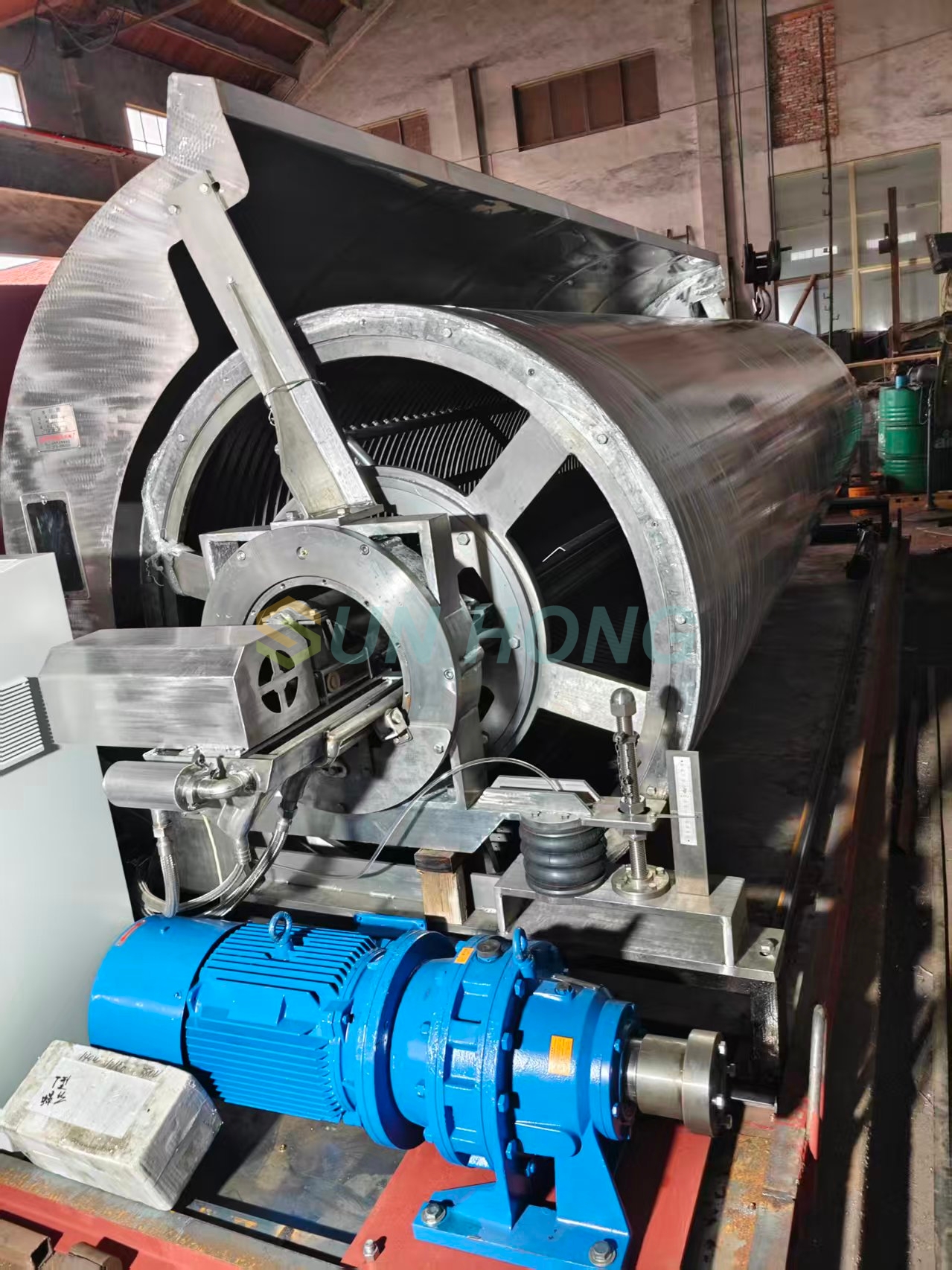

◆ Département Transmissions

Équipé indépendamment d'un point de transmission, utilisant la régulation de vitesse du convertisseur de fréquence, la décélération du moulinet cycloïdal, la sortie du joint universel et le rouleau de filigrane peuvent monter et descendre librement.

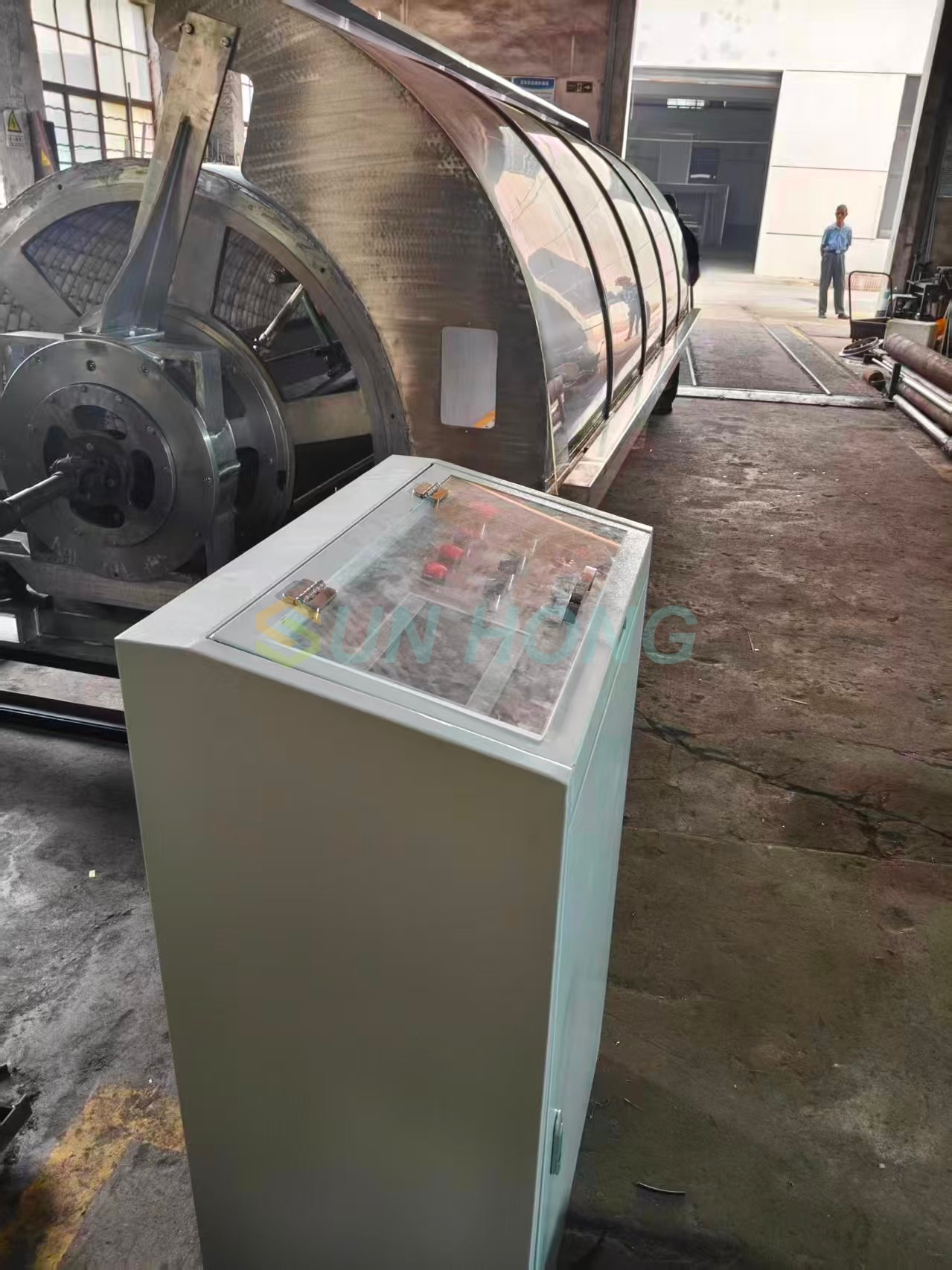

◆ Boîtier de commande électrique

Un point de transmission unique, régulation de vitesse de conversion de fréquence synchronisée avec la machine à papier, avec configuration spécifique comme suit :

1. Entrée du signal de contrôle de vitesse, affichage de la vitesse ;

2. Contrôle manuel ou automatique, sortie, affichage de la vitesse ;

3. Relevage automatique des rouleaux (à l'arrêt ou lorsque la différence de vitesse entre la machine et la machine à papier est trop importante).
