Savez-vous ce qu’est une boîte d’aspiration humide ?

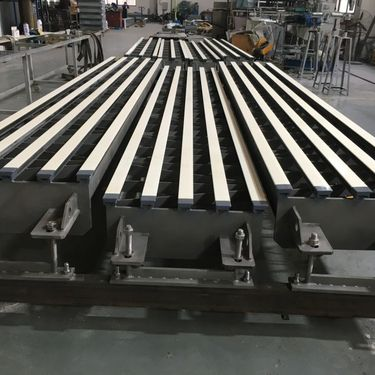

Boîte d'aspiration humide pour machine à papier

La boîte d'aspiration humide de la machine à papier est un composant de déshydratation sous vide faible avec un degré de vide de 0,2 à 1 kPa. La surface de la boîte est composée de plusieurs panneaux de déshydratation, et il existe également des panneaux perforés avec un taux d'ouverture supérieur à 50 %. Le matériau est le même que celui du panneau de déshydratation et a une grande capacité de déshydratation. Il peut être utilisé pour remplacer ou coopérer avec le rouleau de table et appliqué à diverses parties du panneau de déshydratation. Sur les machines à papier à grande vitesse, la boîte d'aspiration humide utilisée à l'extrémité humide du fil au lieu du rouleau de table ou du panneau de déshydratation a une surface de boîte plus large avec des espaces étroits étroitement disposés. On pense généralement que le rapport d'ouverture de la surface de la boîte est grand et que l'espace entre les espaces étroits est petit. Lorsqu'il y a un bord d'attaque tranchant dans la direction faisant face à la pâte, cela peut augmenter le degré de déshydratation tout en maintenant la stabilité de la pâte sur le tissu de formation , et peut créer une turbulence modérée dans la pâte, ce qui est bénéfique pour la formation de la bande de papier.

Le principe de fonctionnement de la boîte d'aspiration humide

Il combine les fonctions de déshydratation et de grattage à pression différentielle, ce qui rend sa capacité de déshydratation beaucoup plus grande que celle du rouleau de table et du panneau de déshydratation. Lorsque vous l'utilisez à la place d'une planche de déshydratation, la consommation électrique de la planche de déshydratation n'augmentera pas de plus de 20 %. La déshydratation de la boîte d'aspiration humide est stable, avec un certain degré de flexibilité de fonctionnement, et le taux de rétention des petites fibres et charges est élevé. Lorsqu'elle est utilisée sur des machines à papier à basse vitesse pour fabriquer de la pâte collante, la longueur de la table métallique peut être raccourcie ou la concentration de pâte dans la boîte à pâte peut être réduite, ce qui est bénéfique pour améliorer l'uniformité des feuilles de papier.

L'extension naturelle de la technologie des tables de formage consiste à enfermer le panneau de déshydratation dans une boîte, à sceller les deux extrémités et à le mettre sous vide, formant ainsi un groupe de panneaux de déshydratation sous vide, qui peut également être classé comme un type de boîte d'aspiration humide en fonction de ses performances. Il a une capacité de déshydratation élevée et est souvent utilisé dans les usines de pâte à papier et les machines à papier qui produisent du papier de base résistant à l'huile de grammage élevé à partir de pâte visqueuse. Le degré de vide utilisé dans le groupe des panneaux de déshydratation sous vide est assez faible, environ 250 à 500 Pa, et l'intensité de l'aspiration des impulsions n'augmente pas, tandis que la quantité d'eau éliminée augmente considérablement.

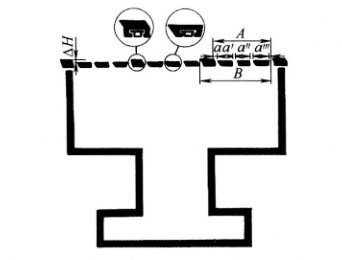

Une autre forme est le dispositif de planche de déshydratation sous vide à débit égal. Comme le montre la figure ci-dessous, △ H est la différence de hauteur entre la surface de la bande du panneau de déshydratation et la surface du groupe de bandes sous la surface du maillage ; A est la distance de dégagement entre les bandes de panneaux de déshydratation adjacentes ; B est le pas des bandes de panneau de déshydratation ; A est la distance entre la bande du panneau de déshydratation et la première bande du groupe de lames sous la surface du treillis ; A ', a' et a 'sont respectivement les largeurs de surface de chaque bande du groupe de bandes situées sous la surface du maillage. Le dispositif comporte un groupe de bandes sous la surface du treillis, à une courte distance des bandes du panneau de déshydratation. Le tissu de formation est dans un état tiré vers le bas après avoir contacté les bandes du panneau de déshydratation, et l'humidité éliminée forme un joint d'étanchéité avec le groupe de raclage inférieur, affaiblissant l'impulsion de pression et le drainage, rendant l'effet d'impulsion plus doux.
