Comment choisir un Dandy Roll approprié

Sélection et installation de dandy roll sur machines à papier foudrinier :

Le rouleau Dandy est généralement un rouleau à mailles creuses droites et rondes, et non un type à arbre traversant. Les deux extrémités du corps du rouleau sont fixées avec des amplitudes de roue.

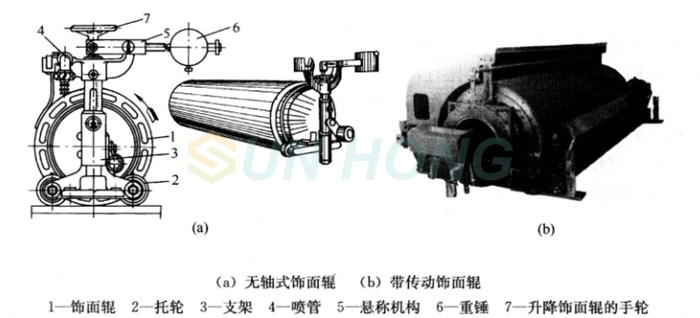

La figure suivante montre la composition et l’apparence du dandy roll sans arbre couramment utilisé. Le corps du rouleau est un cadre en fil de cuivre en spirale recouvert d'un treillis en cuivre, avec des anneaux d'extrémité et de petits rouleaux aux deux extrémités. La pression du rouleau dandy sur la bande de papier humide peut être ajustée par un mécanisme de marteau à levier. Sur une machine à papier à basse vitesse, le petit rouleau est entraîné par des feuilles de papier et du tissu. À mesure que les machines à papier deviennent plus larges et plus rapides, le diamètre et la rigidité du rouleau dandy augmentent, et il est nécessaire de disposer d'un dispositif d'entraînement intégré pour garantir que la vitesse du rouleau est cohérente avec la vitesse des mailles. Sur certaines nouvelles machines à papier, la vitesse du rouleau dandy dépasse la vitesse des mailles jusqu'à 5 %, améliorant ainsi l'uniformité et les caractéristiques de surface de la feuille de papier. Pour laver la surface grillagée, le dandy roll est équipé d'un tuyau de pulvérisation et d'un tuyau à jet.

Le choix du dandy roll a un impact significatif sur la qualité du produit. Le maillage de surface est généralement un maillage tissé plat, nécessitant une bonne perméabilité, et le fil de maillage est légèrement plus fin que le fil de maillage linéaire. Sélectionnez le diamètre, la largeur de face et le nombre de faces appropriés en fonction du type de papier produit, de la vitesse de la machine à papier, de la largeur et du maillage du tissu de formage..

Généralement, pour le papier à vitesse rapide et en grande quantité, la taille des mailles du maillage doit être suffisamment petite pour faciliter la déshydratation, et la différence entre la taille des mailles et le tissu de formation ne doit pas être trop grande. Le papier à lettres et le papier double adhésif utilisent généralement un maillage d'environ 50 mesh, tandis que le papier fin utilise un maillage d'environ 80 mesh. Si le maillage du maillage est trop élevé, il sera difficile pour le rouleau dandy de se déshydrater, et la pulpe sera facilement soulevée par le rouleau à la sortie de l'espace de contact avec le tissu de formation. La pâte apportée à la surface du papier est projetée sur la surface du rouleau dandy après la rotation du rouleau, provoquant des taches transparentes sur le papier et formant éventuellement des « canaux de pulpe » longitudinaux et de nombreuses bulles d'air formant des pores sur le papier.

Le diamètre du dandy roll est lié au grammage du papier et à la vitesse du véhicule. Il est généralement préférable de choisir un diamètre plus grand pour les véhicules à vitesse rapide et en grande quantité, afin d'éviter la formation d'une zone de pression négative à la sortie en raison du petit diamètre et de la vitesse de rotation rapide du rouleau dandy, qui peut générer une force d'aspiration et provoquer des difficultés de déshydratation, conduisant à la formation d'eau de pâte ou de bulles, affectant l'uniformité du papier et provoquant des maladies du papier. Par expérience, il est conseillé d'utiliser une vitesse de 100 tr/min pour déterminer le diamètre du dandy roll.

Le choix et le calcul de la largeur de la surface du dandy roll repose généralement sur la formule empirique suivante :

b=bB+(50-100)

Dans la formule, b représente la largeur de la surface du rouleau dandy, en millimètres, et bB représente la largeur de la surface du rouleau de poitrine , en mm.

La position d'installation du dandy roll est très importante, généralement placé sur la « ligne d'eau ». Une fois que le rouleau passe sur la surface du maillage, la ligne d'eau s'allongera. Dans le même temps, l'eau pulvérisée sur la surface du rouleau de nettoyage du rouleau dandy lui-même augmentera la teneur en humidité du papier humide. Par conséquent, le dandy roll est généralement placé entre deux ensembles de caisses d'aspiration sous vide , et le nombre de caisses d'aspiration sous vide à l'arrière doit être supérieur à celui à l'avant. Il est nécessaire d'augmenter le degré de vide du rouleau presseur sous vide ou de prendre des mesures pour renforcer la déshydratation afin de réduire la teneur en humidité du papier humide à la sortie du rouleau.

Pour le nouveau rouleau Dandy de grand diamètre, la surface de maille libre en dessous doit être égale au diamètre du rouleau entier. L'installation du rouleau doit avoir 1/3 de la surface de maille libre devant le rouleau et 2/3 de la surface de maille libre derrière le rouleau. Le dandy roll est situé après le premier réservoir d'aspiration et parfois après la dernière caisse de planche à découper sous vide. Afin d'obtenir de meilleurs résultats, la teneur en humidité sous le dandy roll doit être de 2 %.

Afin de fournir un volume pouvant accueillir l'excès d'eau à l'intérieur du dandy roll, un nouveau dandy roll à double couche a été conçu. Tout d'abord, enveloppez une couche de treillis extrêmement épais, puis enveloppez une autre couche de treillis métallique en acier inoxydable de 35 à 40 mailles . Le treillis est constitué de coutures en spirale et est presque entièrement constitué d’un matériau en acier inoxydable. L'excès d'eau stocké entre les interstices des mailles du dandy roll doit être éliminé, généralement à l'aide d'un jet d'eau interne. Le bac de récupération d’eau est situé en amont du dandy roll. Il y a un dispositif d'étanchéité au bas du disque pour éviter les fuites d'eau. L'eau éliminée doit être évacuée en temps opportun. Il y a des ports de drainage à l'avant et à l'arrière de la machine à papier grande largeur.
