La conception du panier de tamis à fente

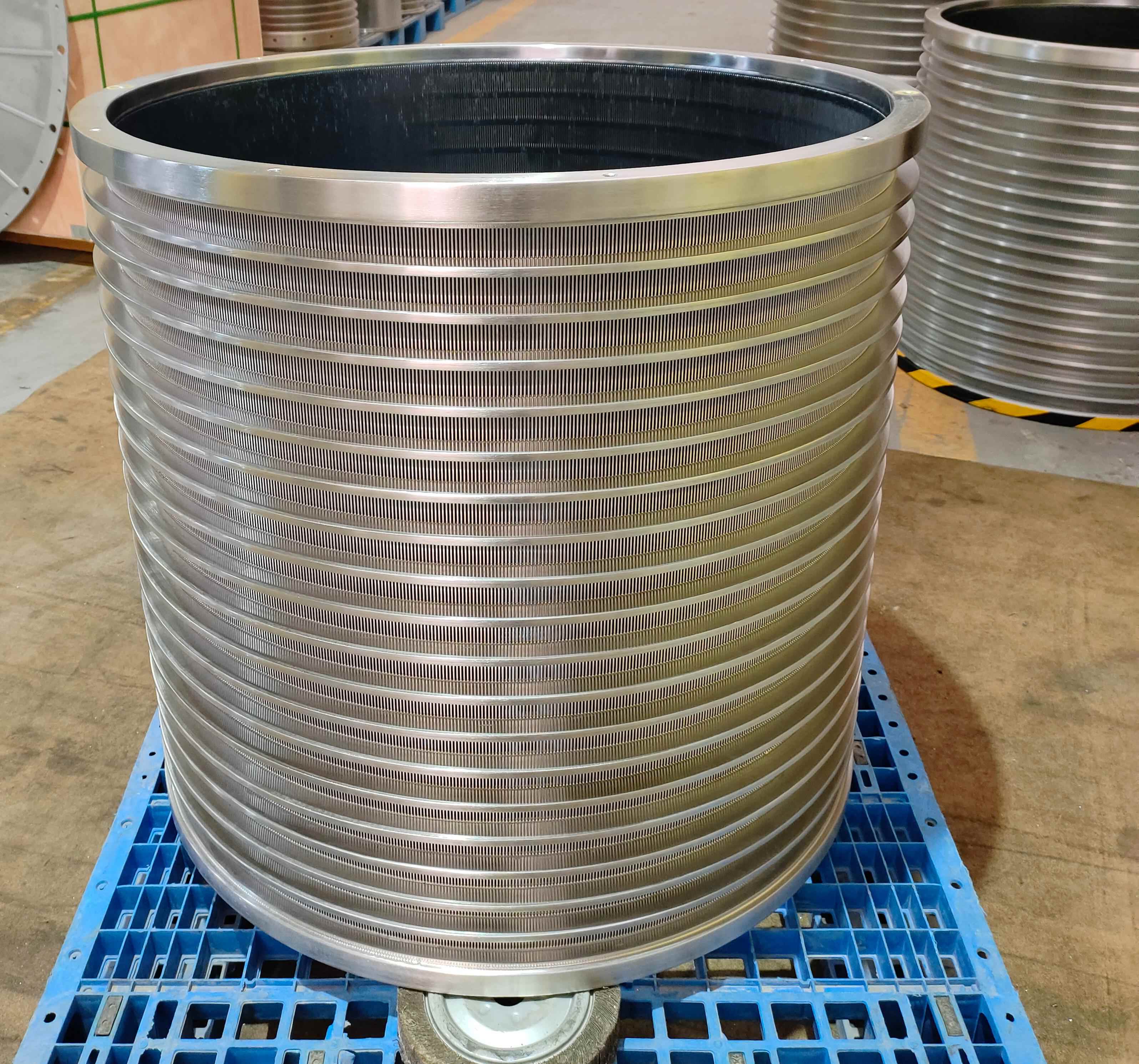

Panier d"écran de type à fente

La fente est conçue dans une combinaison de segments coniques et droits. La largeur circonférentielle de la rainure conique se rétrécit progressivement le long de la direction d"écoulement, et sa largeur minimale reste cohérente avec la largeur de la rainure droite. Cette conception permet à la partie d"installation de la barre verticale d"être enfoncée en douceur dans la fente, la fente à section conique jouant un rôle de centrage précis, tandis que la fente à section droite est responsable d"une fixation et d"un renforcement supplémentaires.

La conception de l"écart entre les tamis du panier de tamis

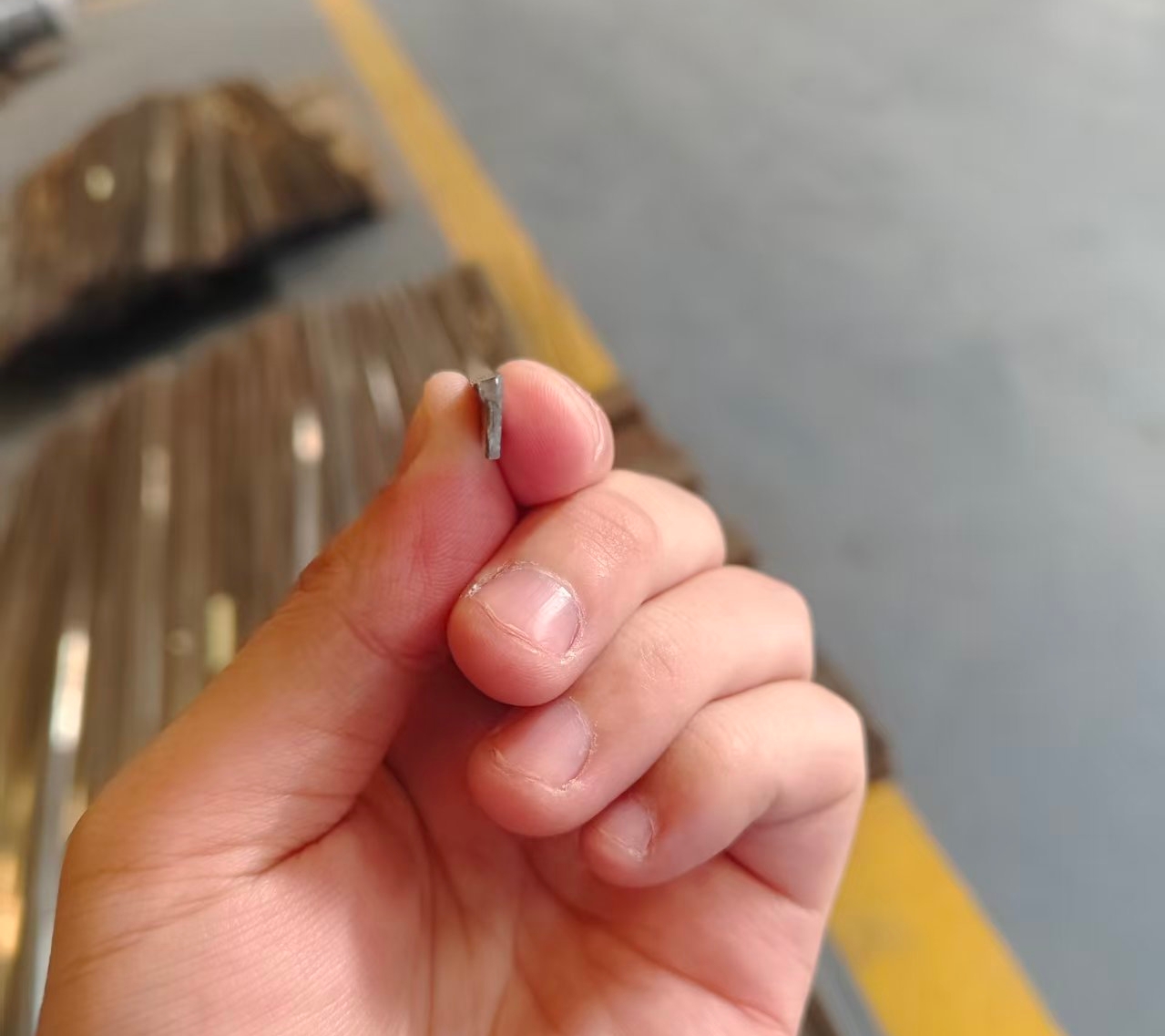

La conception détaillée de la forme de l’espace du tamis prend en compte les caractéristiques d’écoulement de la pâte. Dans la direction circonférentielle, un côté de la section de drainage de la barre verticale est la face amont, l"autre côté est la face aval et la face d"extrémité de la barre est la face supérieure. Les surfaces amont et aval sont inclinées dans le sens contraire du sens d"écoulement de la pâte, et leurs directions d"inclinaison sont opposées. La surface supérieure est inclinée depuis la surface arrière vers la surface amont. L"inclinaison du côté amont est supérieure à celle du côté aval, et sa longueur est également plus longue. Cette conception forme une entrée étroite entre le haut de la surface de support et le milieu de la surface opposée adjacente, ce qui permet de filtrer efficacement la pulpe. Dans le même temps, il existe des chanfreins entre la surface supérieure et la surface opposée, ainsi qu"entre la surface supérieure et la surface arrière, pour des connexions de transition afin de garantir que la pulpe puisse passer en douceur à travers l"espace du tamis.

Résistance à l"usure du panier d"écran à fente

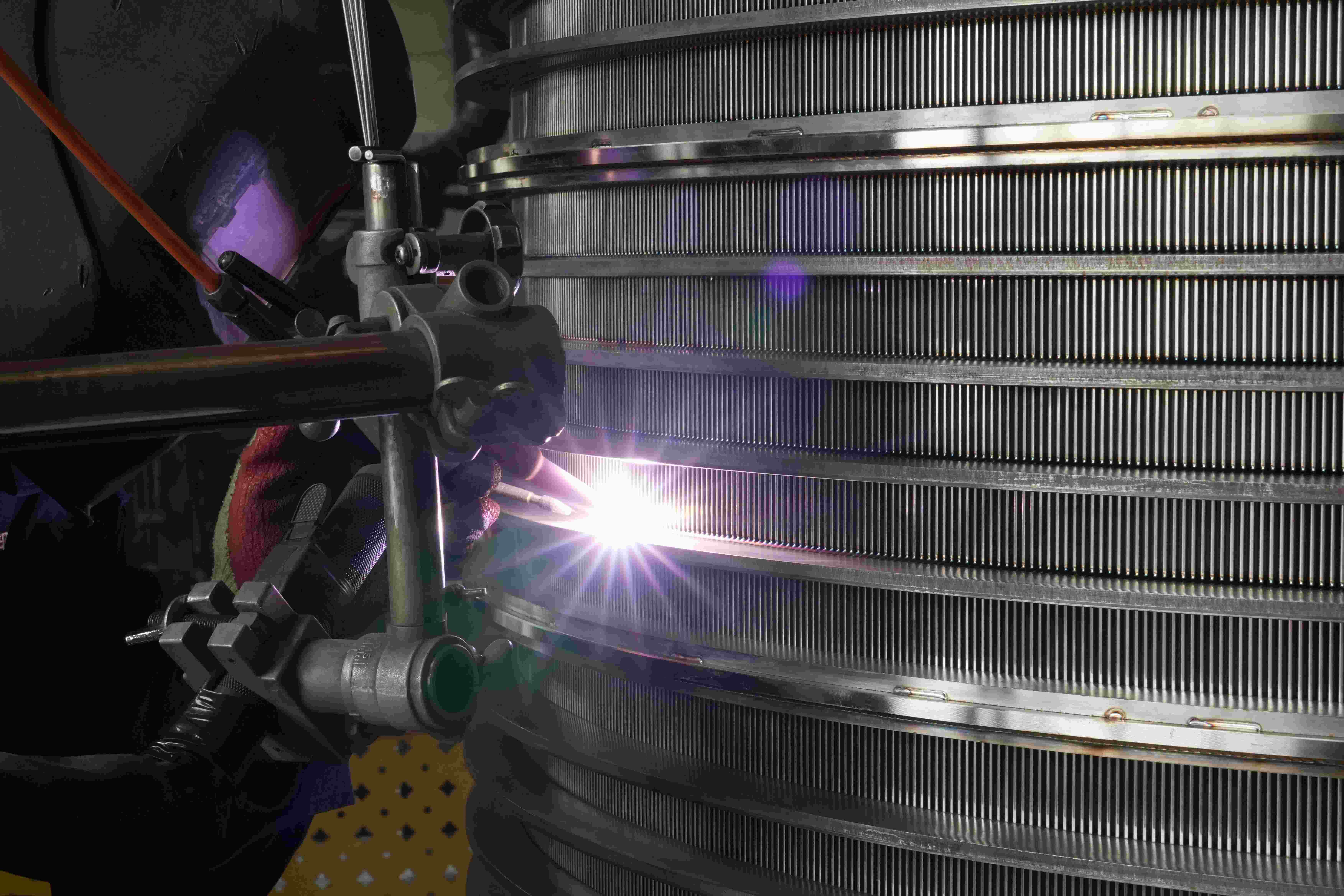

Afin d"améliorer la durabilité et la résistance à l"usure du panier de tamis, une couche de traitement de matériau résistant à l"usure est prévue sur sa surface supérieure intérieure. En soudant l"anneau central supérieur sur la bride supérieure, l"anneau intermédiaire inférieur sur la bride inférieure et en soudant de manière correspondante le haut et le bas des barres verticales sur les brides supérieure et inférieure, la résistance structurelle du panier de tamis est encore améliorée. De plus, pour répondre aux exigences des différentes tailles de panier de tamis, au moins un anneau intermédiaire est conçu comme un anneau intermédiaire à couche composite, composé de deux anneaux intermédiaires soudés ensemble, assurant ainsi la résistance et la stabilité du panier de tamis.

Assemblage du panier grillagé

Les méthodes d"assemblage du panier de tamis intérieur et extérieur sont différentes lors de l"assemblage. Pour le panier de tamis intérieur, préinstallez d"abord toutes les pièces d"installation des barres verticales dans les fentes correspondantes, puis insérez le manchon d"expansion dans le panier de tamis et appuyez sur les barres dans les fentes grâce à la force de serrage du manchon d"expansion pour terminer l"assemblage. Pour le panier de tamis extérieur, toutes les pièces d"installation des barres verticales sont préinstallées dans les fentes, et les barres sont pressées dans les fentes pour être assemblées à l"aide de pinces. Après l"assemblage, installez simplement les brides supérieure et inférieure dans le tamis à pression de fabrication du papier à utiliser.
