L'écran vibrant utilise des impulsions de pression générées par des vibrations périodiques pour filtrer la pulpe et purifier les trous d'écran. Une fois que la pulpe s'est précipitée dans l'écran vibrant de la boîte d'entrée, la bonne pulpe traverse les trous d'écran sous action différentielle et est déchargée de la sortie. Le résidu grossier qui ne passe pas à travers les trous d'écran saute en continu à la queue et est déchargé de l'écran vibrant.

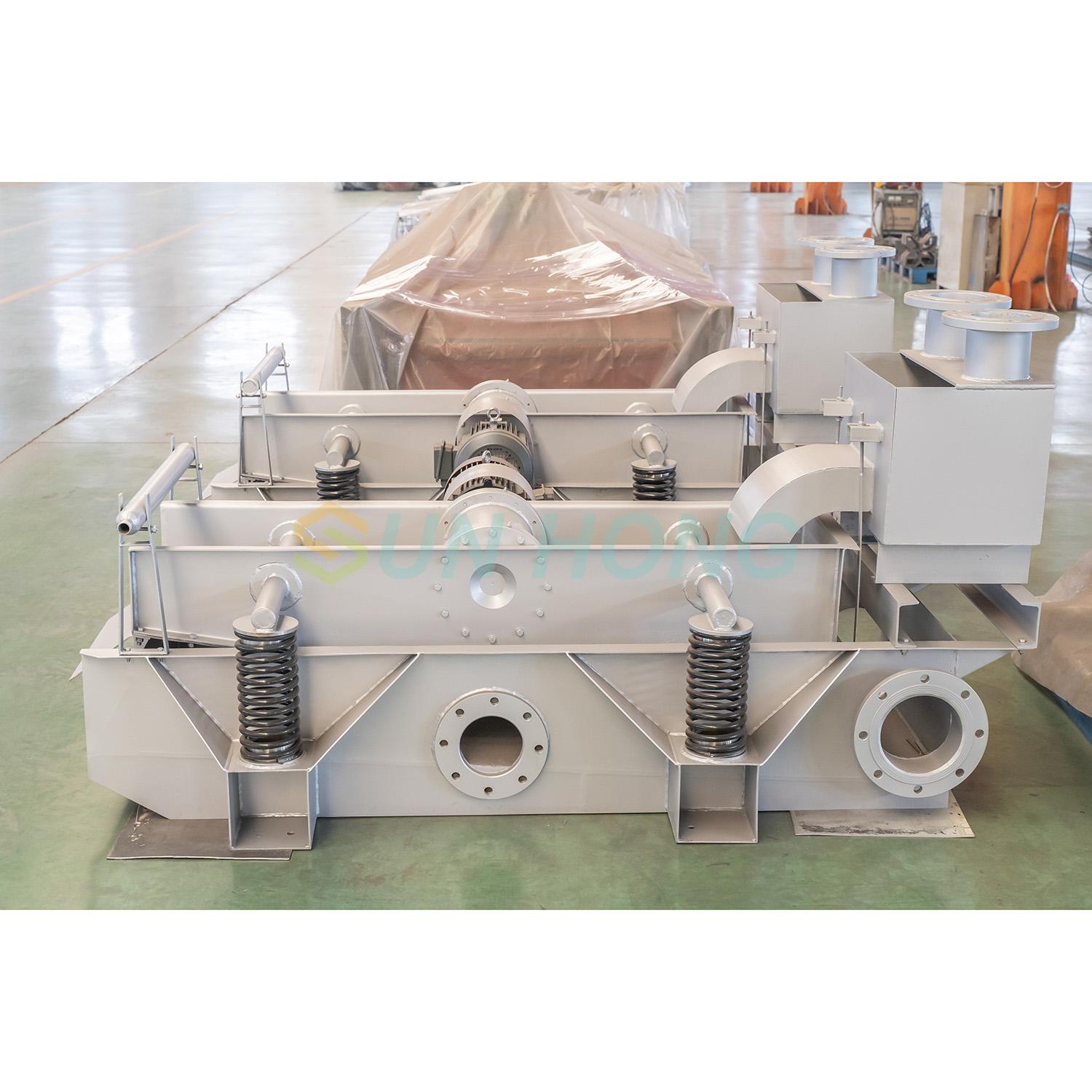

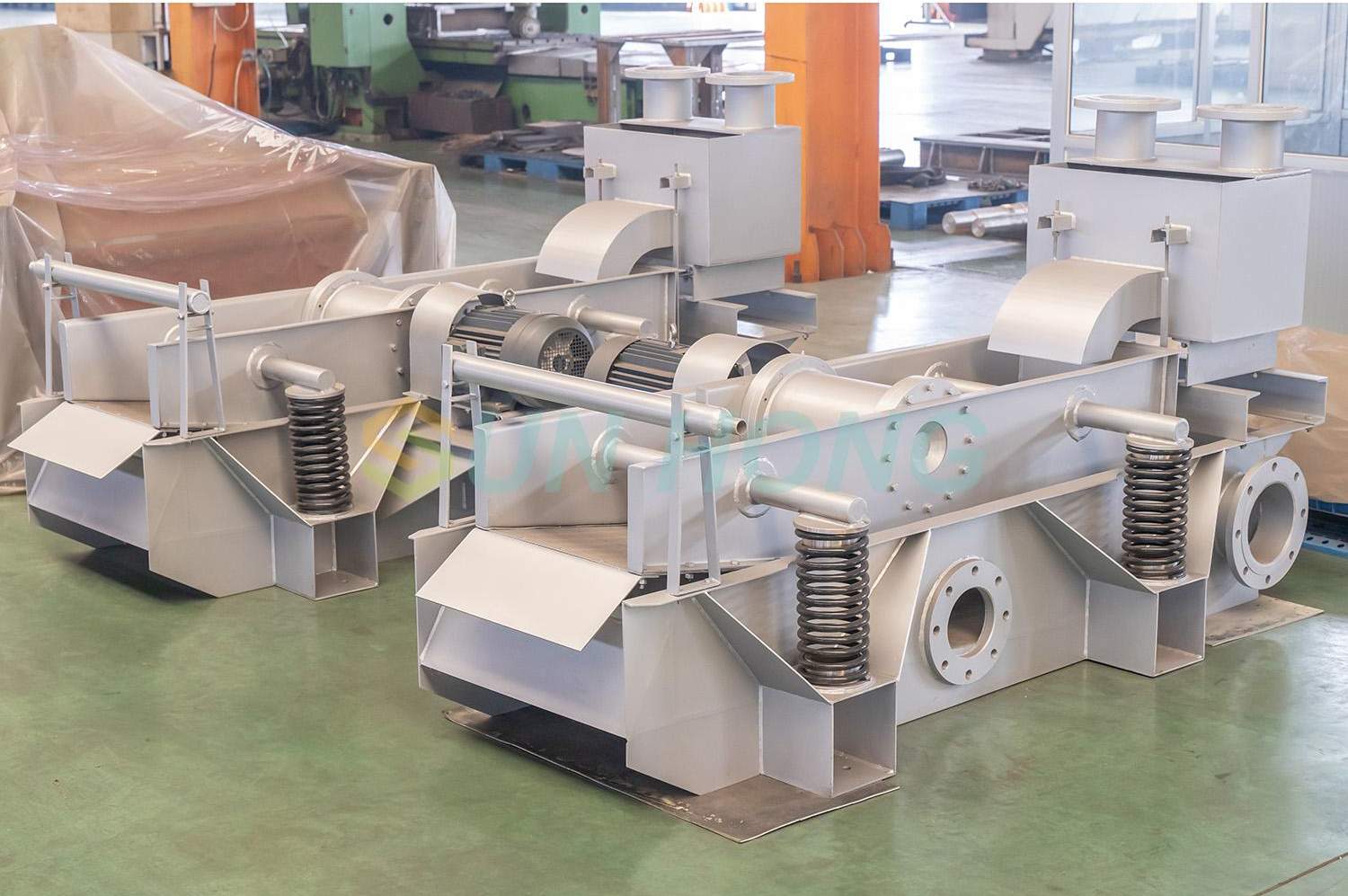

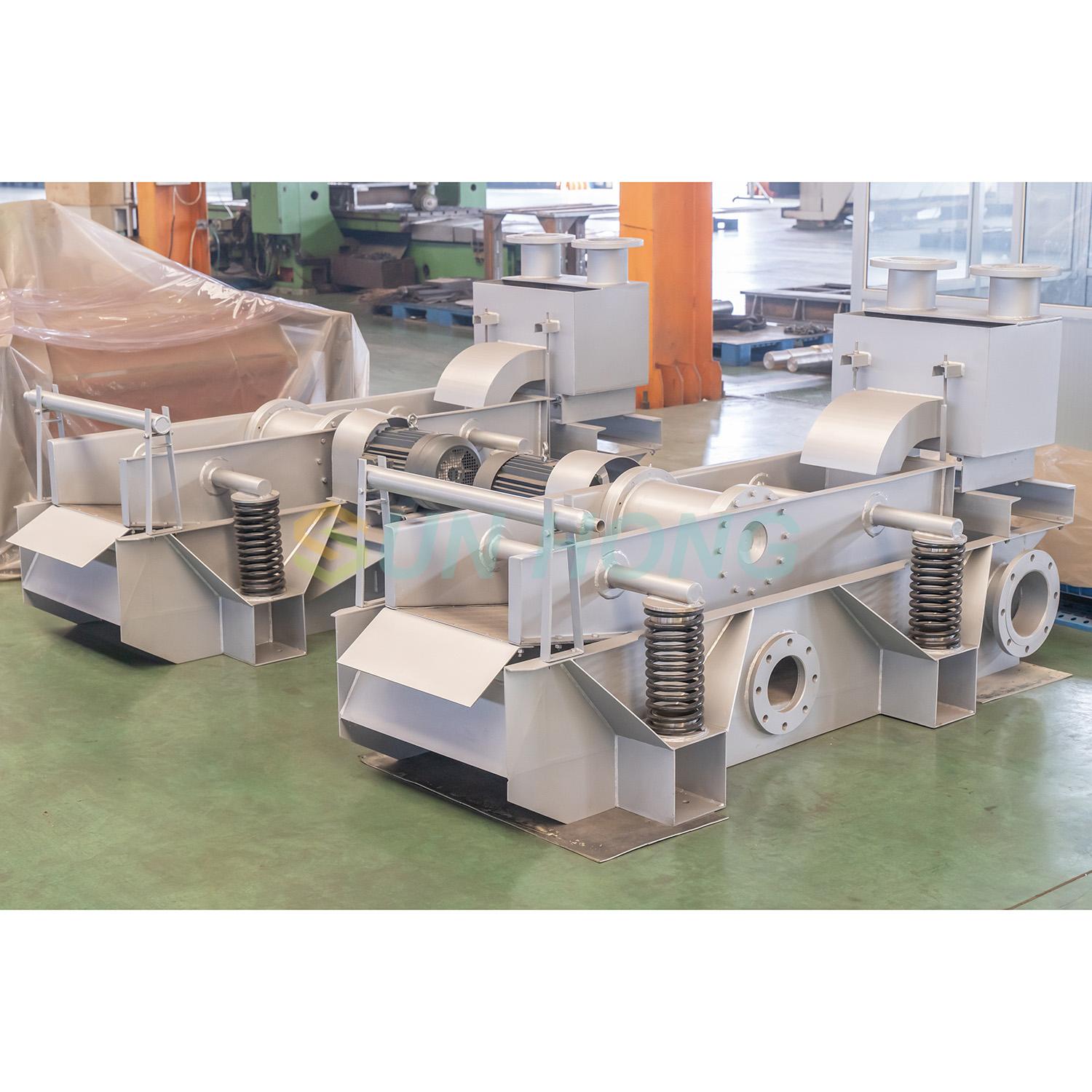

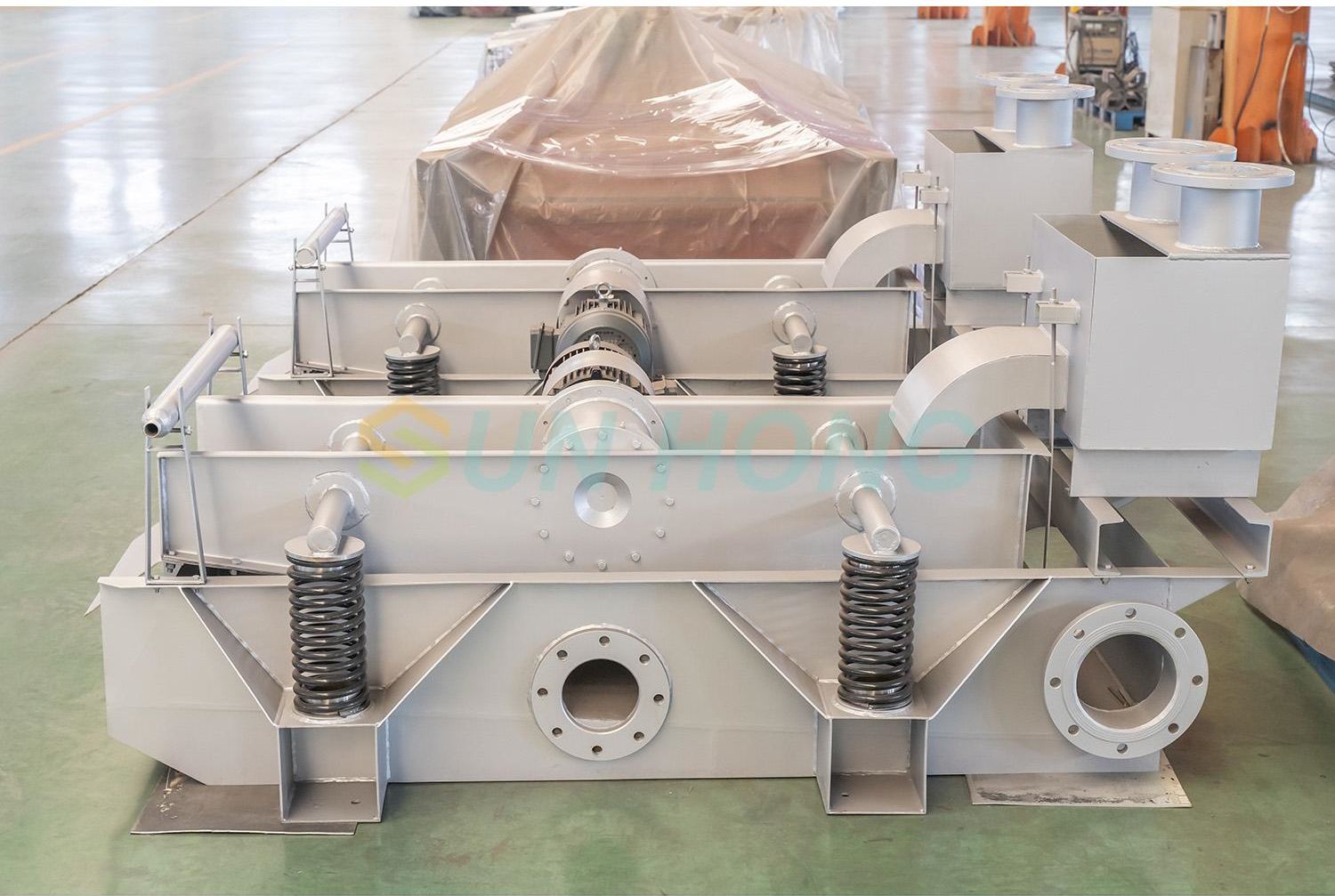

L'écran vibrant est principalement composé d'une boîte d'entrée, d'un cadre d'écran, d'un amortisseur, d'un réservoir de pulpe, d'un tuyau de pulvérisation et d'un dispositif de transmission.
1. La boîte d'entrée de la pulpe est soudée à partir de plaques en acier ordinaires, correspondant aux parties gauche et droite de l'écran vibrant. Il y a deux prises de pulpe sur la boîte d'entrée de la pulpe, une à gauche et une à droite, et une porte de réglage de la pulpe est installée. Pendant la production, l'entrée de la pulpe de l'écran vibrant peut être contrôlée en ajustant l'ouverture de la porte.

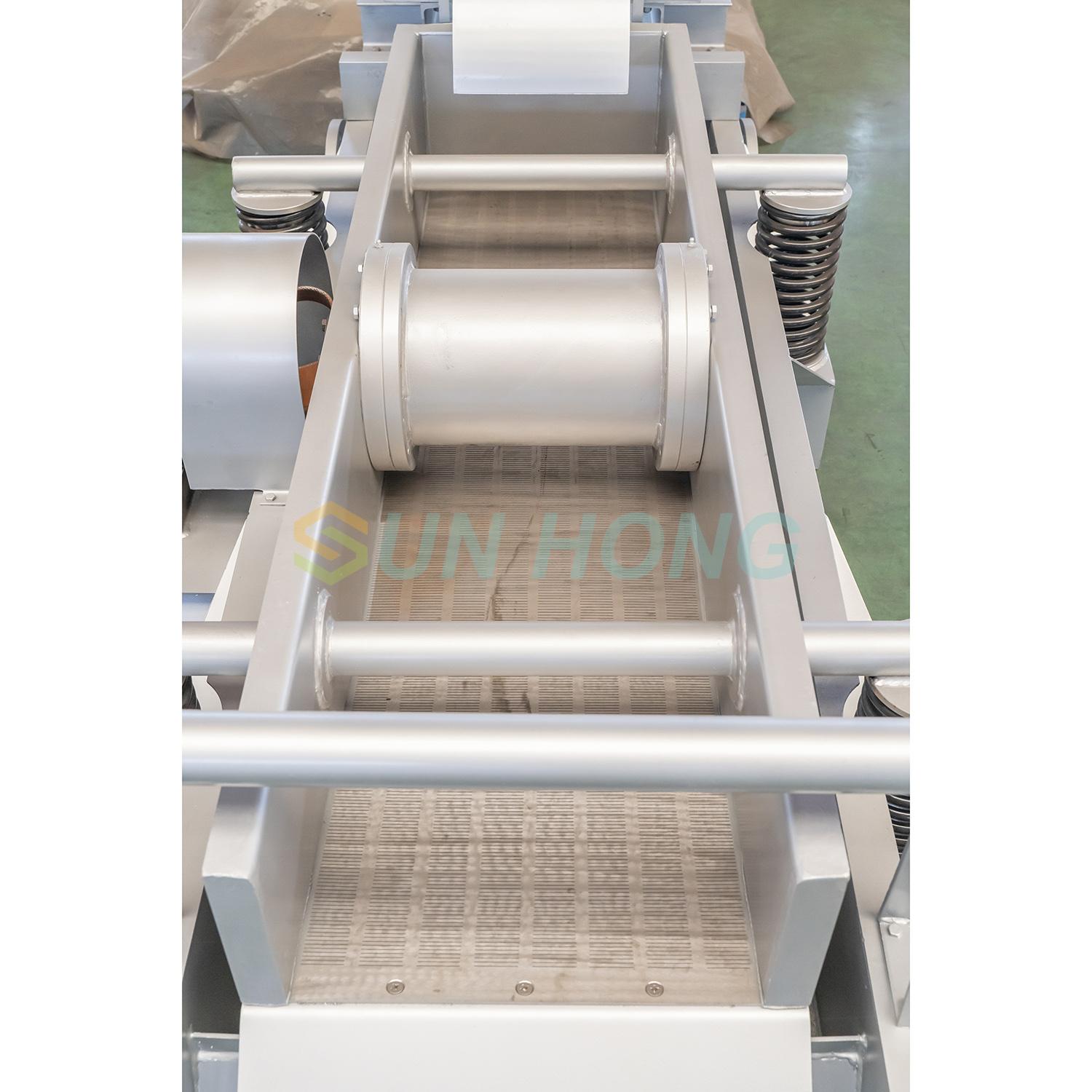

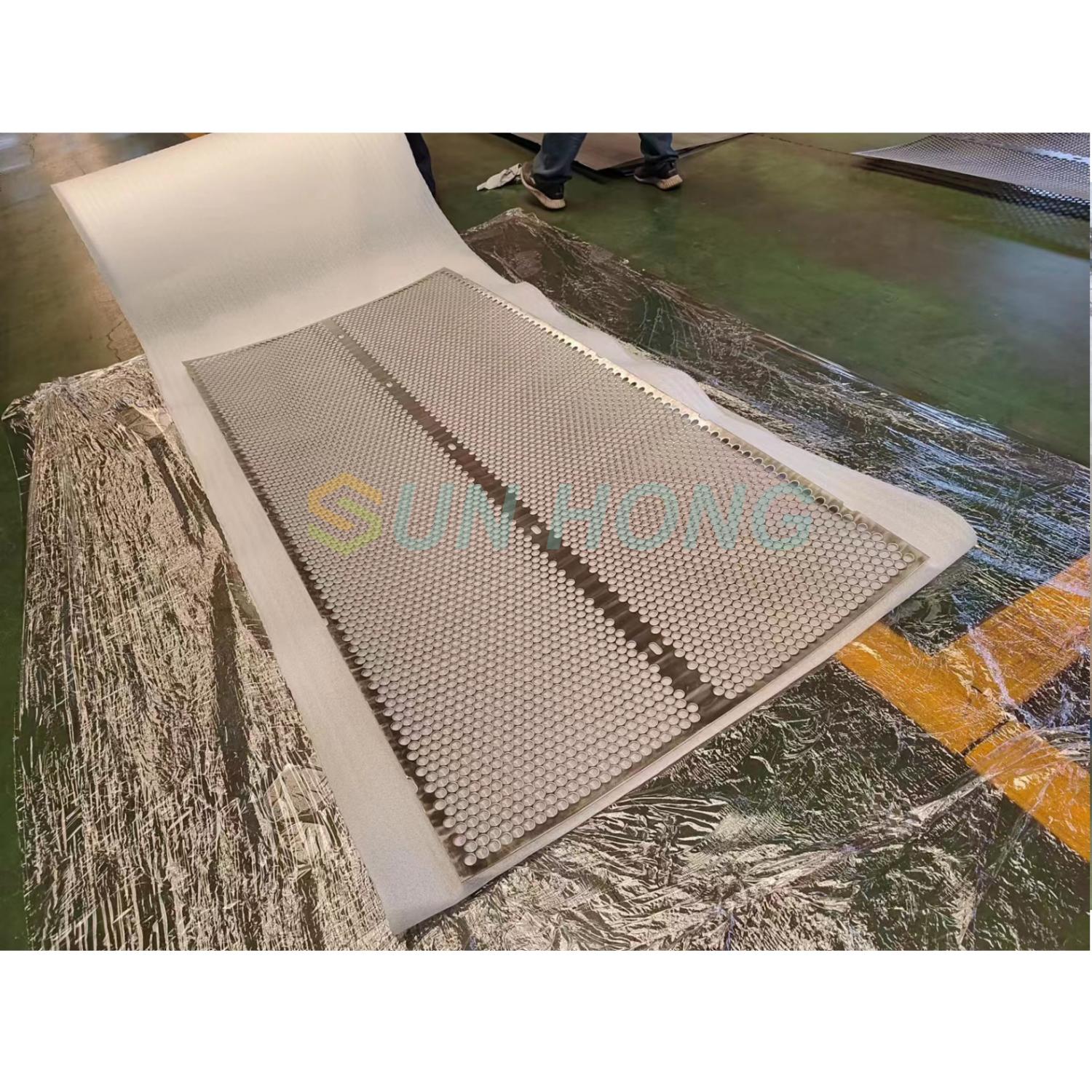

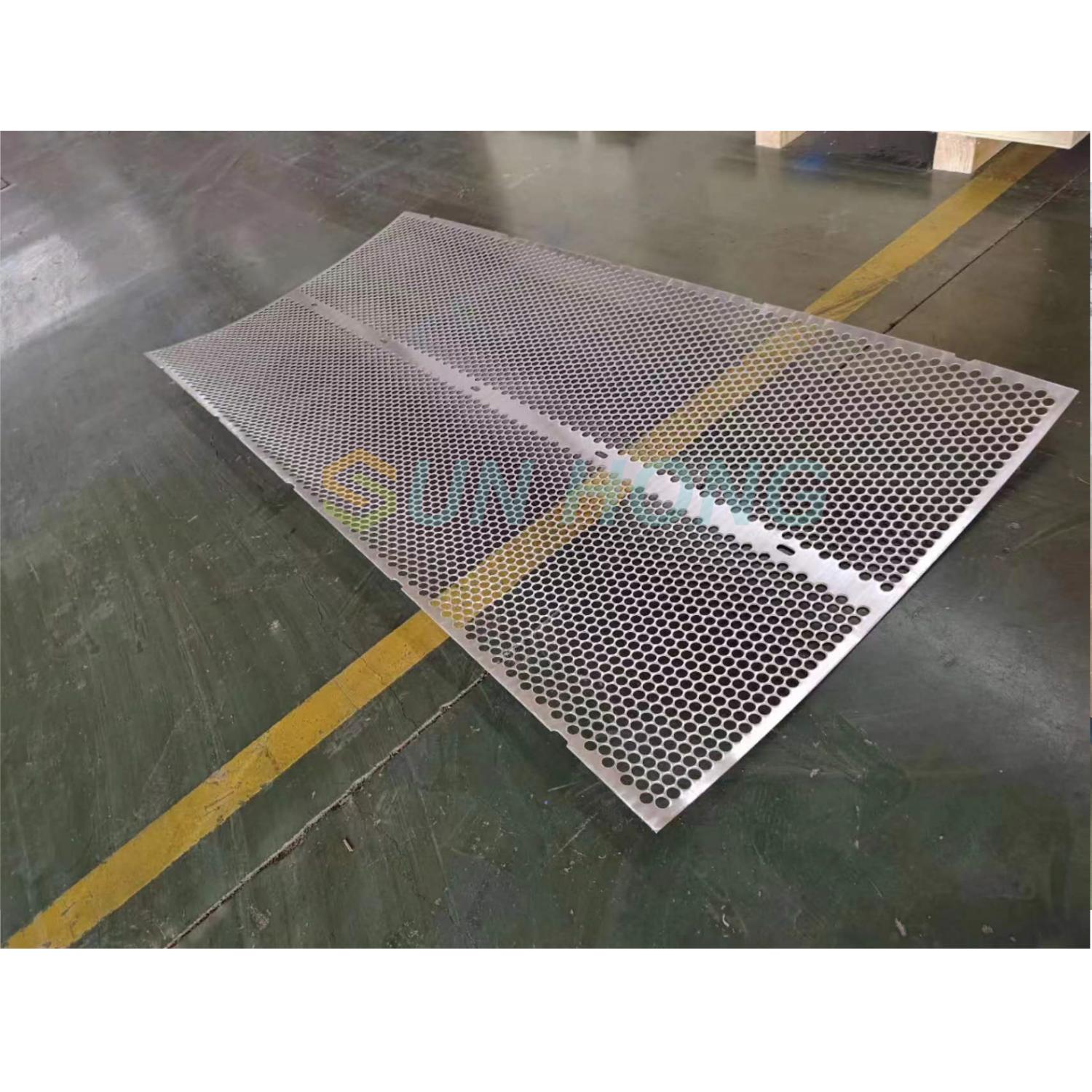

2. L'écran vibrant est le composant principal de l'écran plat du cadre vibrant, assemblé à partir de pièces telles que le cadre, la plaque d'écran, l'arbre principal, les roulements et le bloc de poids lourd. Il existe deux types de plaques de tamis, à savoir le tamis perforé et le tamis à fente, chacun avec différentes tailles de trous de tamis (fentes). Les utilisateurs peuvent choisir en fonction de la situation des matières premières et des exigences du processus. Installez un bloc pondéré circulaire chacun et modifiez le poids ou l'excentricité du bloc pondéré pour ajuster l'amplitude des vibrations du tamis.
3. Le choc Asorber adopte un amortisseur en caoutchouc en suspension. Par rapport aux amortisseurs de printemps traditionnels, il présente les avantages d'une petite amplitude de résonance pendant le démarrage et l'arrêt, des vibrations lisses, un faible bruit de fonctionnement et un remplacement facile des composants d'amortissement.
4. Le réservoir de pulpe est utilisé pour collecter de bonnes pâtes et installer des composants tels que la boîte à pulpe, le cadre d'écran et l'amortisseur. Le réservoir de pulpe est soudé à partir de plaques en acier ordinaires et une prise de pulpe rectangulaire est ouverte au bas du réservoir, avec une grille de réglage du niveau de la pulpe installée sur le côté. Pendant la production, la position de la porte peut être ajustée en fonction des exigences du processus pour contrôler le niveau de liquide du réservoir de pulpe.
5. Le tuyau de pulvérisation d'eau joue un rôle dans le lavage de la pulpe et des résidus. Pour améliorer l'effet de lavage, une plaque de blocage d'eau en forme de cuillère est soudée à la position du trou de pulvérisation d'eau, de sorte que le débit d'eau pulvérisé par le tuyau de pulvérisation d'eau se trouve sous la forme d'un rideau d'eau.
6. Le dispositif de transmission se compose d'un couplage flexible et d'un moteur électrique. Le couplage flexible adopte une structure de broches de colonne et de caoutchouc en tissu et est utilisé par paires. Le moteur électrique adopte un moteur asynchrone triphasé en forme de Y commun.
1. Vérifiez et réglez régulièrement l'amortisseur de plaque en caoutchouc. Si la plaque en caoutchouc s'allonge, elle peut être réglée en tirant l'écrou de la tige. Si la plaque en caoutchouc est endommagée, elle doit être remplacée en temps opportun. Après avoir réglé ou remplacé les plaques en caoutchouc, les têtes d'essieu des quatre plaques en caoutchouc de suspension doivent être maintenues horizontales.
2. Faites attention à l'élévation de la température et à la lubrification des roulements, injectez régulièrement la graisse de lubrification dans les roulements, une fois par semaine, et remplacez soigneusement le lubrifiant tous les six mois.
Paramètre technique
Modèle | Shk1 | Shk2 | Shk3 | Shk4 | |
Zone d'écran (M2) | 1 | 2 | 3 | 4 | |
Cohérence | Trou: (%) | 1-1.5 | |||
Fente: (%) | 0,5-0,8 | ||||
Capacité | Trou: (t / d) | 7,5-25 | 15-50 | 22,5-75 | 30-100 |
Machine à sous: (t / d) | 3.5-7.5 | 7-15 | 10.5-22.5 | 14-30 | |
Puissance du moteur (KW) | 2.2 | 3 | 4 | 5.5 |
