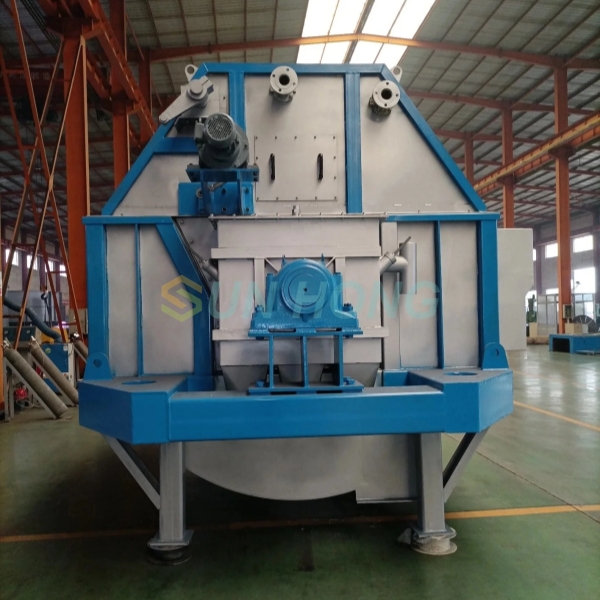

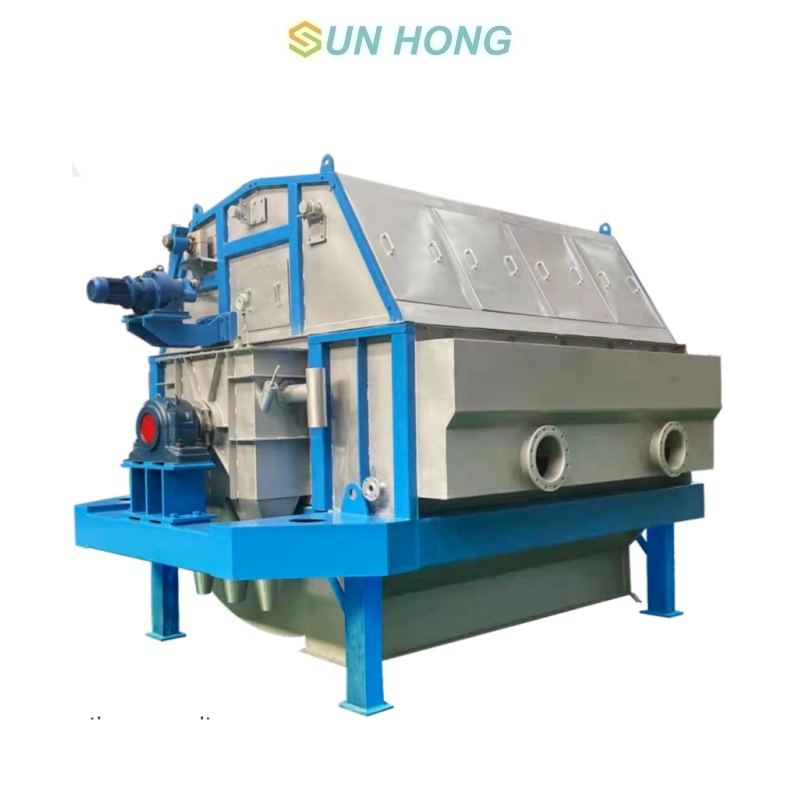

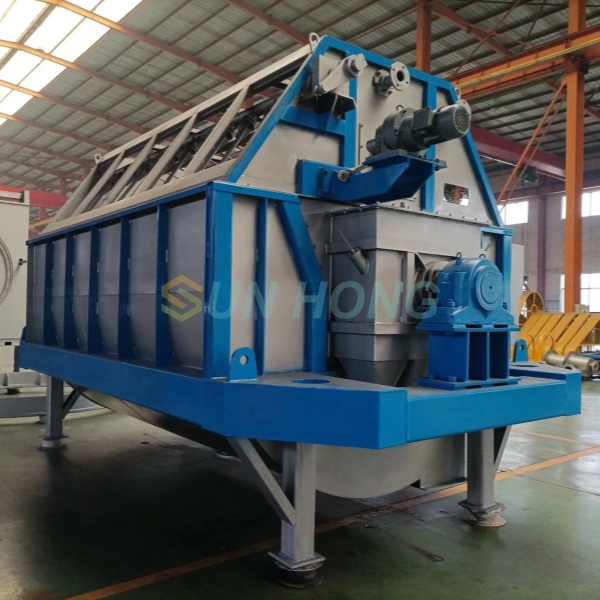

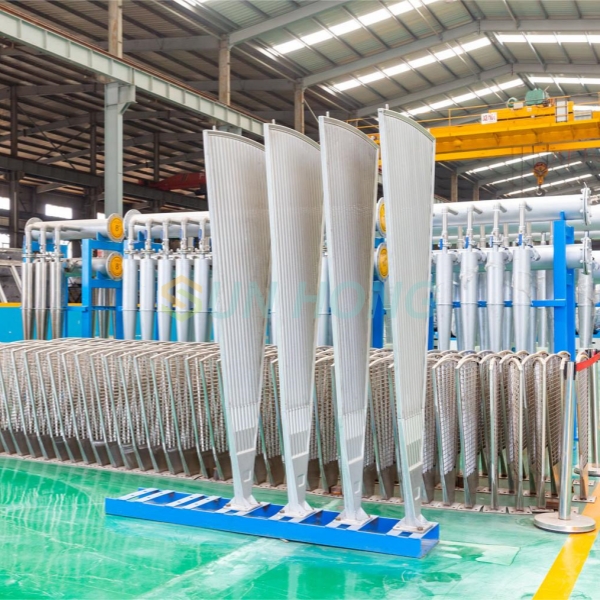

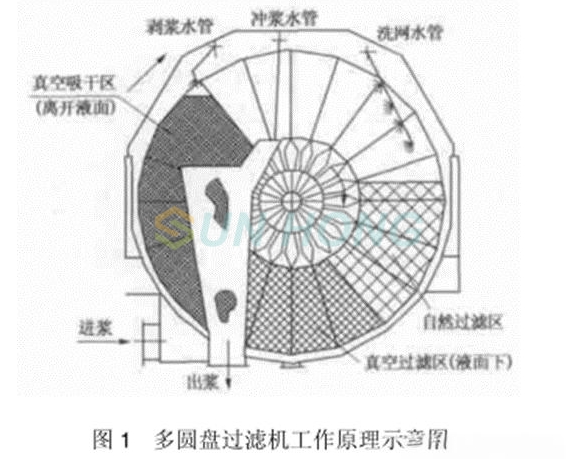

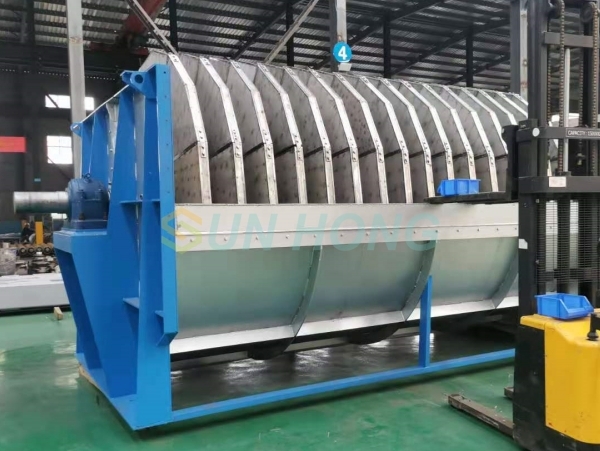

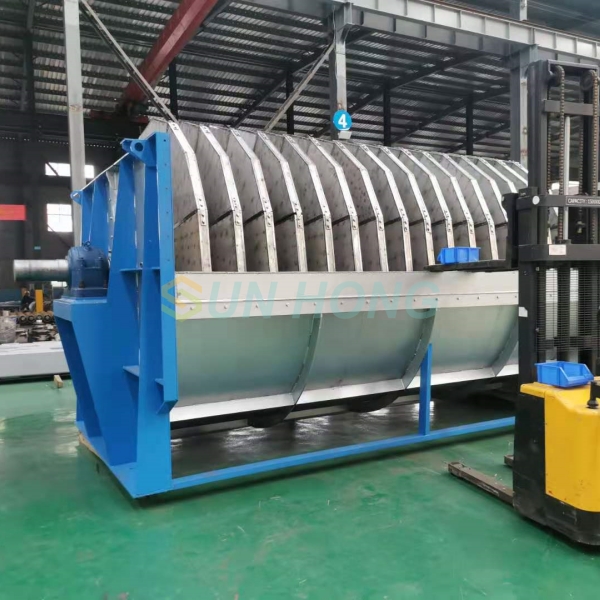

Le filtre multi-disque est composé de composants tels que la boîte d'entrée, le réservoir de filtre, l'arbre central, la plaque de filtre en forme de ventilateur et la vanne de distribution. Le principe de travail est basé sur la puissance du vide pour réaliser une séparation solide-liquide. Son processus central comprend quatre étapes de circulation: filtration naturelle, filtration d'aspiration sous vide, déshydratation ultra-propre et régénération du filtre. Le vide formé par le tube de la jambe d'eau est utilisé comme force motrice de filtrage, et le processus circulaire est terminé périodiquement en faisant tourner la plaque de filtre en forme de ventilateur sur le disque. Pour obtenir la récupération de l'eau blanche et la concentration en fibres par filtration progressive.
1. Économie d'énergie: le système d'aspirateur du tube de jambe d'eau ne nécessite aucune consommation d'énergie supplémentaire, avec une seule puissance unitaire de seulement 11 kW, ce qui permet d'économiser 30% d'énergie par rapport à l'équipement traditionnel.
2. Automation: En ajustant dynamiquement le rapport filtrat à travers la soupape de distribution, la concentration de suspension est stabilisée à 4 à 6%.
3. Avantages environnementaux: augmentez le taux de recyclage de l'eau blanc de 20%, réduisez la consommation d'eau et le rejet des eaux usées.
Paramètre technique
Pour la concentration de pulpe
| Modèle | Sh2500 | Sh3600 | SH4500 | SH5200 |
| Diamètre du disque (mm) | 2500 | 3600 | 4500 | 5200 |
| Zone de filtration à disque (M2) | 7 | 15 | 26 | 32 |
| Capcity du traitement de la pulpe (t / m2 / d) | 0.6-1.2 | |||
| Vitesse rotative (r / min) | 0,2-2 | |||
| Clarité du filtrat clair (mg / L) | 100 | |||
| Concentration en entrée | 0.8-1.2 | |||
| Concentration de sortie (%) | 8-15% | |||
| Pression d'eau de la maille de lavage (MPA) | 0.7-0.9 | |||
| Pression d'eau du rayage de la pulpe (MPA) | 0.7-0.9 | |||
| Pression d'eau de la neige fondante de la pulpe (MPA) | 0,2-0,3 | |||
| Moteur (KW) | 5.5 | 7.5-15 | 11-15 | 11-18.5 |
Pour la récupération des eaux blancs
| Modèle | Sh2500 | Sh3600 | SH4500 | SH5200 |
| Diamètre du disque (mm) | 2500 | 3600 | 4500 | 5200 |
| Zone de filtration à disque (M2) | 7 | 15 | 26 | 32 |
| Débit d'eau blanc (m3 / m2h) | 1.6-3.8 | |||
| Taux de récupération des fibres (%) | 90-95% | |||
| Clarité du filtrat clair (mg / L) | ＜ 60 | |||
| Clarité du filtrat super clair (Mg / L) | ＜ 30 | |||
| Clarité du filtrat trouble (Mg / L) | ＜ 400 | |||
| Concentration de sortie (%) | ≥3,5 à 4,5% | |||
| Pression d'eau de la maille de lavage (MPA) | 0.7-0.9 | |||
| Pression d'eau du rayage de la pulpe (MPA) | 0.7-0.9 | |||
| Pression d'eau de la neige fondante de la pulpe (MPA) | 0,2-0,3 | |||
| Moteur (KW) | 5.5 | 5.5 | 11-15 | 11-15 |
