La fonction principale d'un raffineur à double disque est d'effectuer un traitement de plipage sur la pulpe. Il est largement utilisé dans le système de fabrication de pulpe de l'industrie du papier comme un équipement de plipage continu pour un raffinage grossier et fin, en particulier adapté au traitement de la pulpe chimique en bois, de la pulpe mécanique et de la pâte de papier déchet.

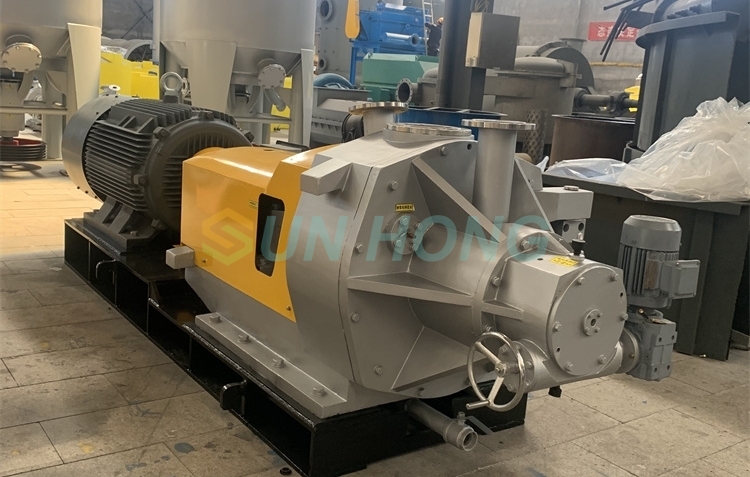

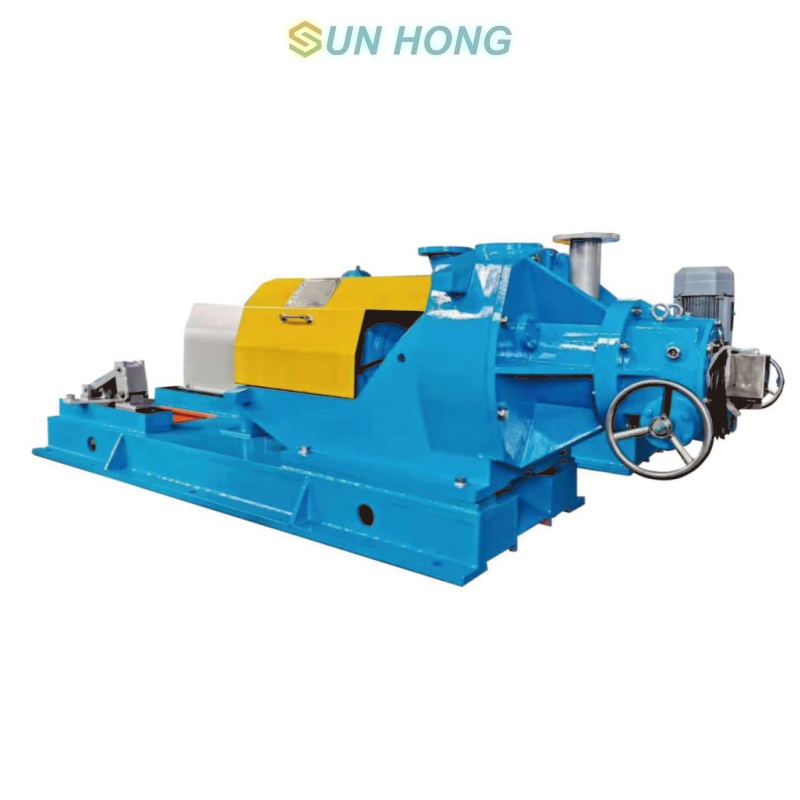

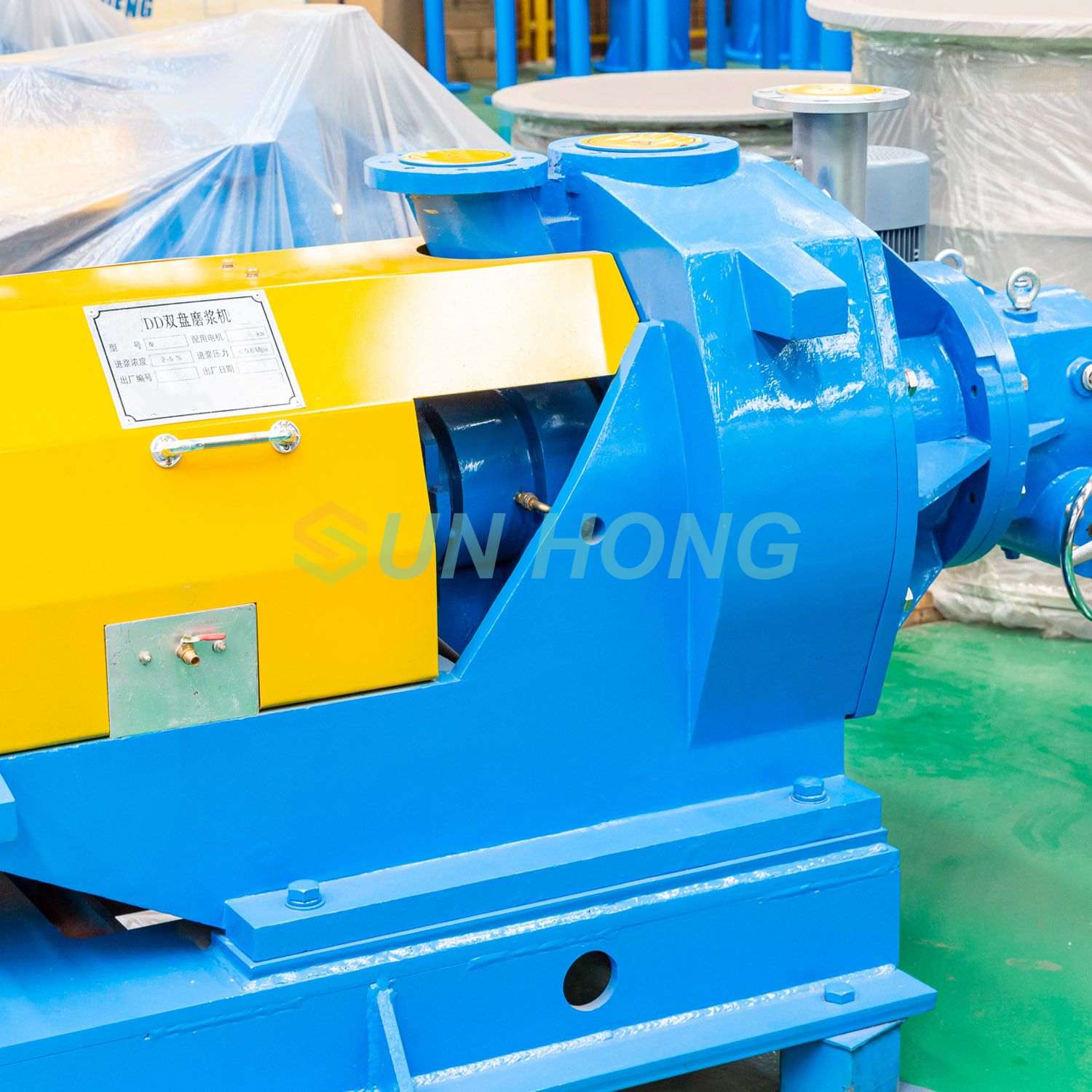

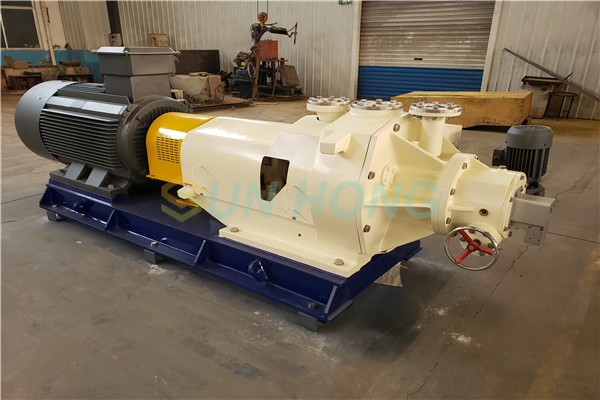

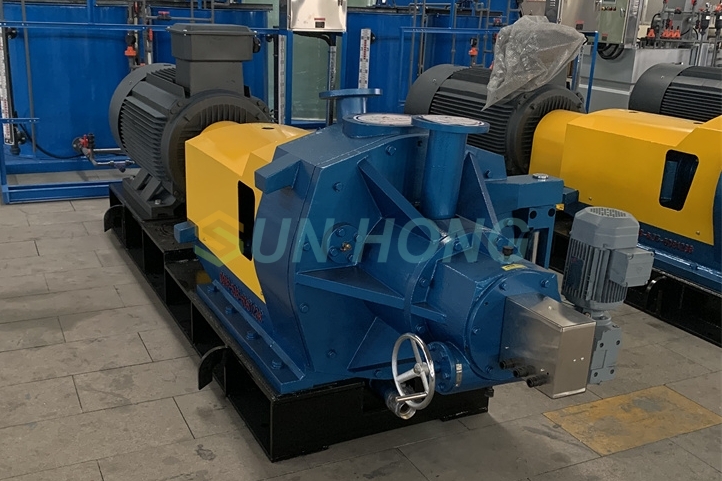

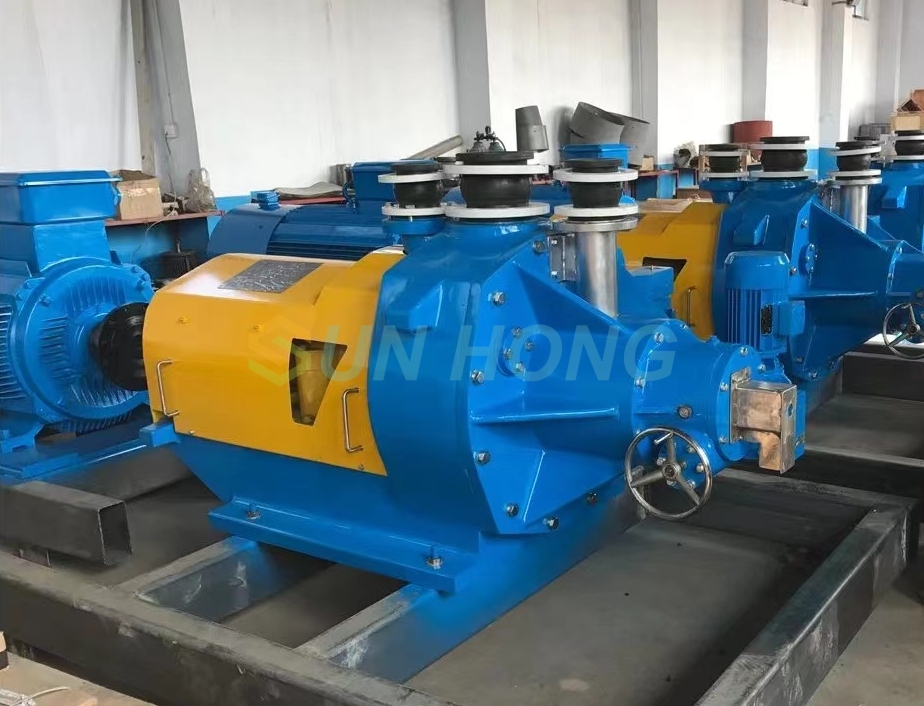

Corps de raffineur à double disque

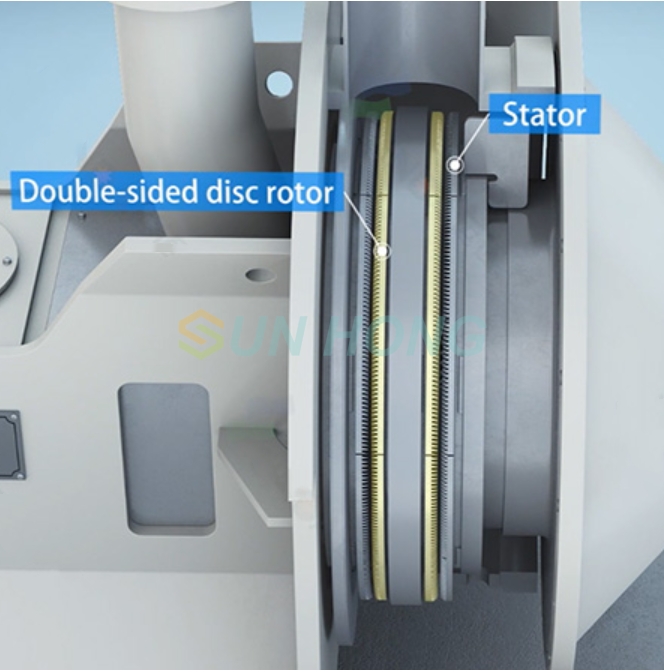

Le raffineur est équipé de deux zones de broyage. Quatre plaques de disque sont assemblées dans l'ordre de gauche, de gauche, de droite et de droite en fonction de l'angle d'inclinaison du motif de broyage. Les deux disques de raffinage gauche sont respectivement fixés sur la paroi intérieure du boîtier et le côté intérieur de la plaque tournante, et les deux disques de raffinage droits sont respectivement fixés du côté extérieur de la platine et le siège mobile, formant deux zones de broyage. La pulpe est entrée dans la zone de broyage à travers le tuyau d'entrée de la pulpe, et après avoir été battue, il est pompé hors de la zone de broyage et collecté dans la coquille, et déchargé de la sortie de la pulpe.
L'arbre principal est équipé de deux ensembles de roulements, qui sont fixés par des sièges de roulement et connectés au moteur électrique à travers des broches de colonne en nylon par un couplage. L'autre extrémité de la broche est équipée d'une plaque tournante, qui est équipée de disques de raffinage gauche et droite aux deux extrémités. La plaque tournante tourne entre les deux disques de raffinage fixes et se déplace axialement en fonction de la pression des deux côtés.
Le siège mobile est ajusté par le dispositif d'alimentation pour se déplacer axialement pour ajuster l'écart entre les deux zones de broyage. Il existe une clé de guidage entre le siège mobile et le boîtier, qui est entraîné par une vis trapézoïdale.
Le capot est un composant soudé connecté au boîtier par un arbre de broche. Avant d'ouvrir le capot, le siège mobile doit être complètement rétracté dans le capot et les boulons de verrouillage environnants doivent être desserrés avant d'ouvrir le capot. Avant de fermer le couvercle, gardez le visage final propre et le siège mobile doit être rétracté dans le couvercle avant de fermer. Enfin, serrez uniformément les boulons environnants.
Accouplements
Le couplage adopte la connexion de la broche de colonne en nylon, qui peut répondre aux exigences de déplacement et de transmission de couple des lames avancées et en retraite. Ses avantages sont un démontage facile et une maintenance facile.

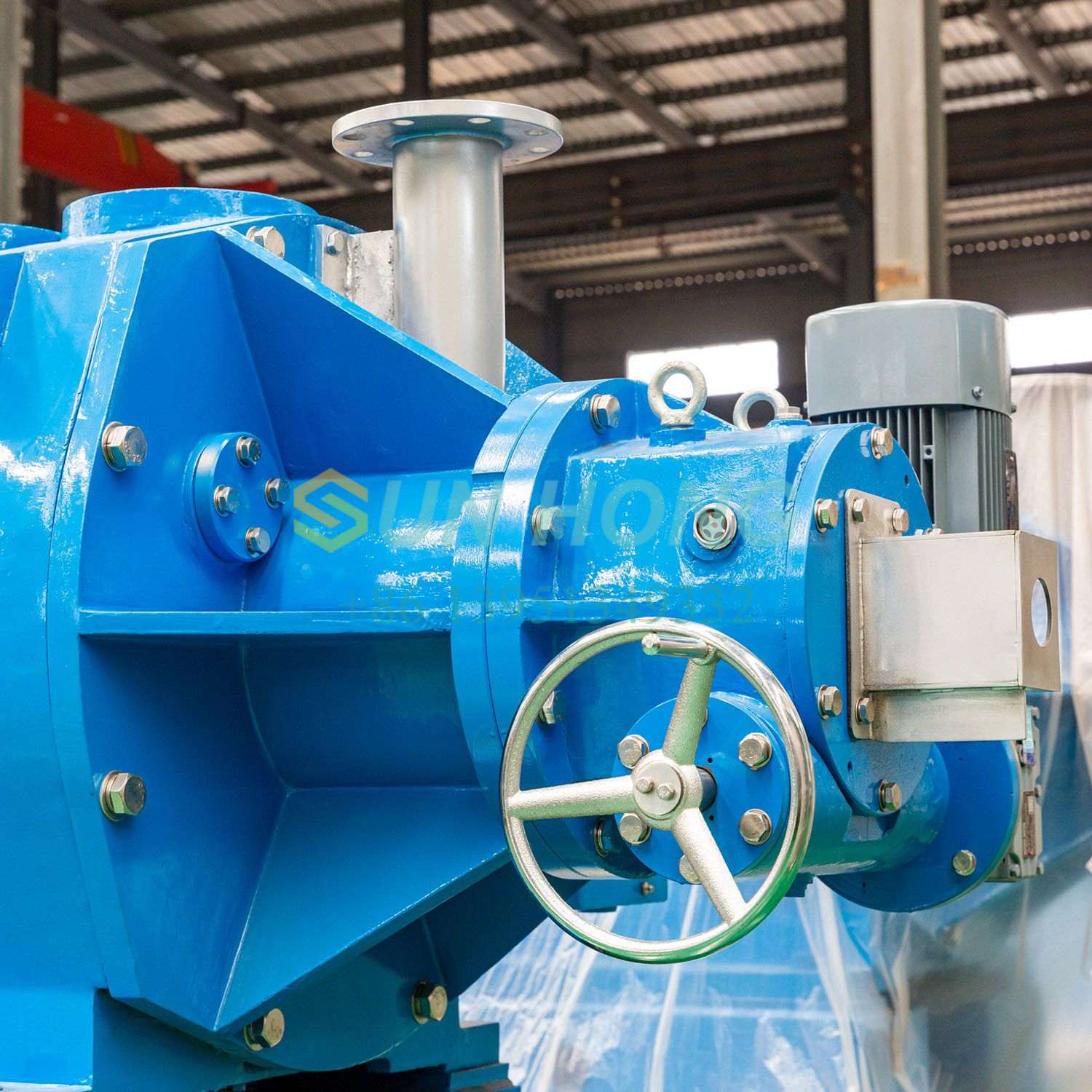

Engin alimentaire
Le système de réduction de l'engrenage à ver à l'intérieur du dispositif d'alimentation entraîne le siège mobile vers l'avant ou vers l'arrière en tournant la vis trapézoïdale à travers l'équipement de vers. Chaque fois que le moteur tourne, le siège mobile se déplace de 0,23 mm. Faites pivoter le volant dans le sens des aiguilles d'une montre pour déplacer le siège mobile vers l'avant, et vice versa pour le déplacer vers l'arrière.

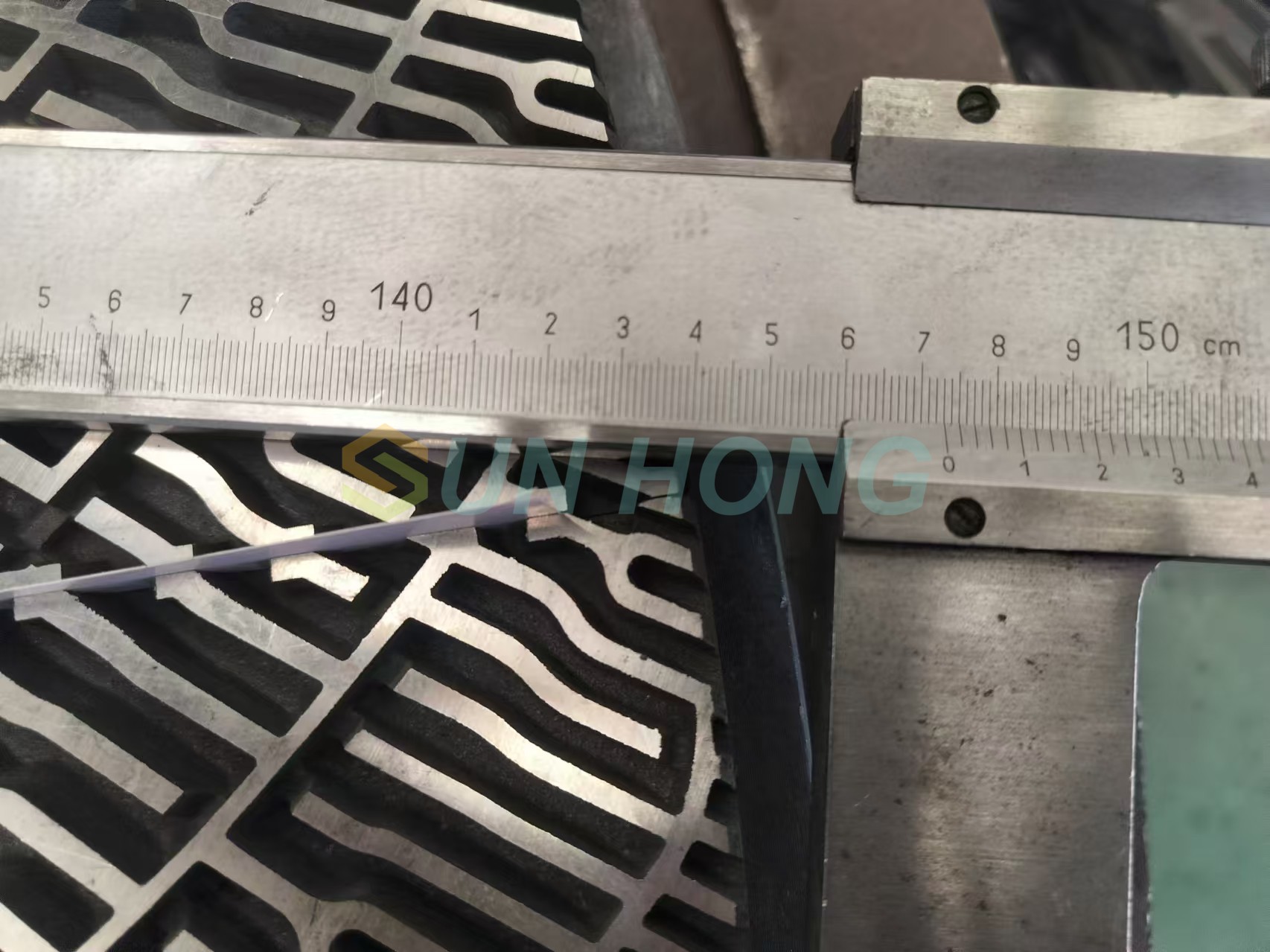

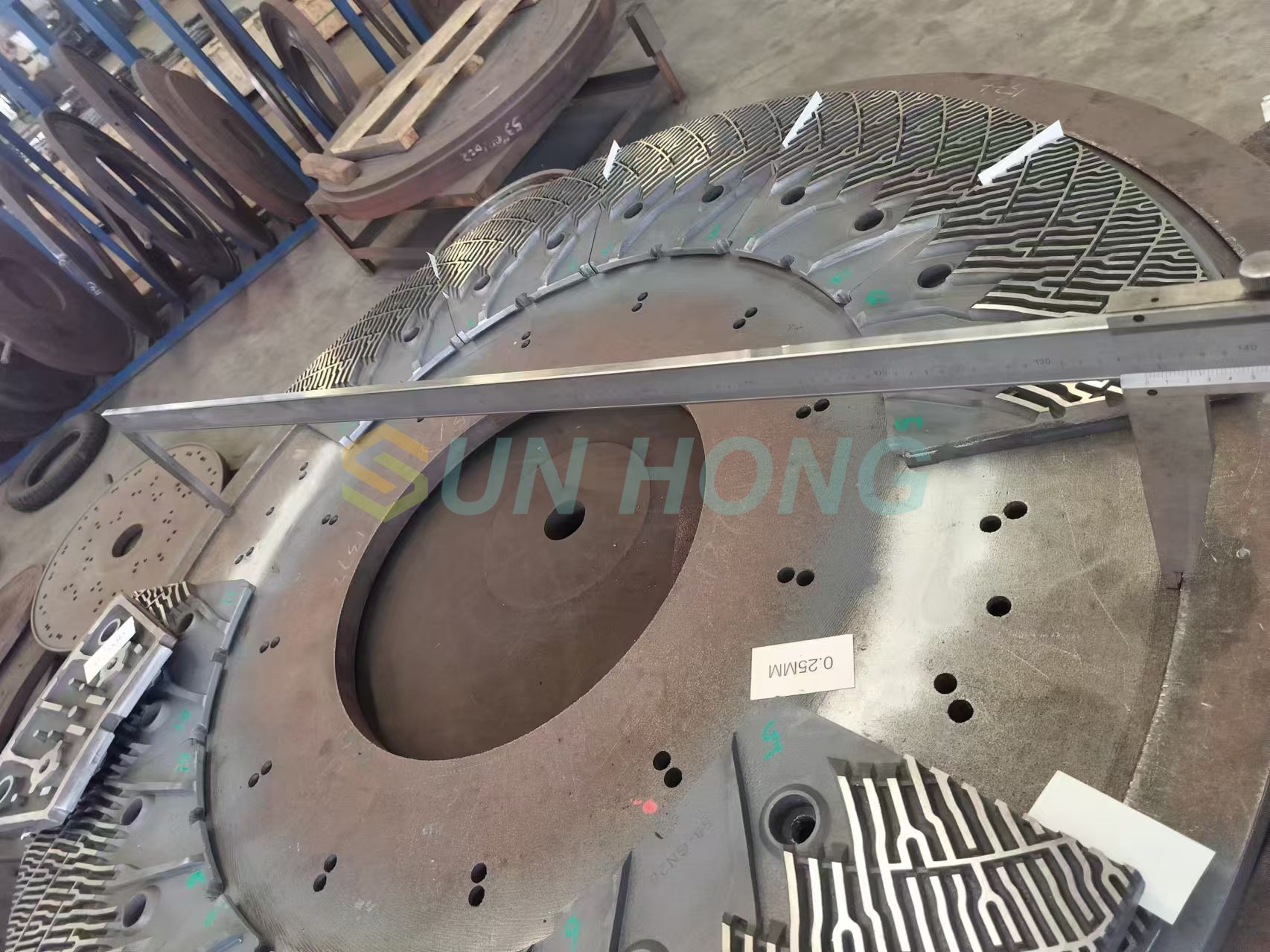

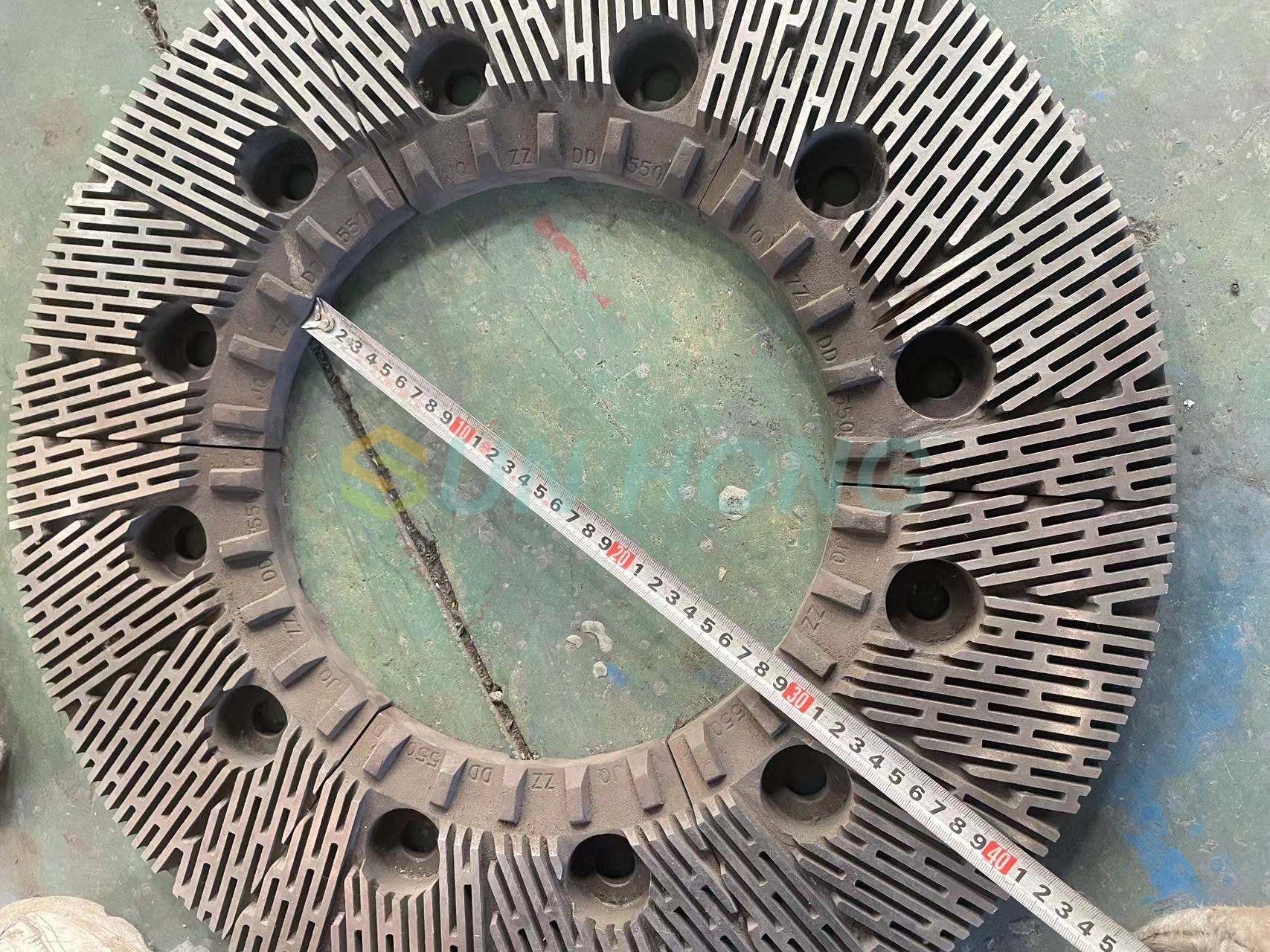

Plaque de disque du raffineur
Nous personnalisons toutes sortes de plaques / segments de disque de raffineur pour différents raffineurs de marque tels que Andritz, Valmet, Voith, etc.
Paramètre technique
| Modèle | DD450 | DD500 | DD550 | DD600 | DD660 | DD720 | DD900 | DD1100 |
| Diamètre de la plaque de disque (mm) | 450 | 500 | 550 | 600 | 660 | 720 | 900 | 1100 |
| Capacité de production (T / D) | 8-80 | 10-100 | 10-120 | 12-150 | 15-200 | 15-250 | 20-240 | 40-800 |
| Puissance du moteur (KW) | 90-160 | 132-200 | 160-250 | 185-315 | 220-355 | 250-630 | 315-800 | 400-1250 |
| Cohérence de la pulpe (%) | 3-5% | |||||||
1. Quels types de pulpe le processus de raffineur à double disque peuvent-ils procéder?
Le raffineur à double disque convient au raffinage de la pulpe de pâte de bois et de papier déchet, ce qui le rend polyvalent pour différentes matières premières dans le processus de production de papier.
2. Quels sont les principaux composants du raffineur à double disque?
Les principaux composants comprennent le disque du raffineur (disques rotatifs et fixes), le système de broche (entraînent le disque rotatif), le système de suspension (distribue la suspension uniformément), le système de décharge (supprime les impuretés) et les systèmes de lubrification et de refroidissement (assurez-vous un fonctionnement stable).
3. Quel est le matériau utilisé pour les disques raffineurs?
Les disques de raffineur sont fabriqués à partir de fonte d'alliage résistant à l'usure, garantissant une durabilité et une résistance élevées à un fonctionnement intense.
