+86 139 5134 9332 customer601@sunhongco.com
FrançaisNombre Parcourir:0 auteur:Éditeur du site publier Temps: 2026-06-29 origine:Propulsé
Tout au long du processus de fabrication du papier, la section de formage constitue une étape critique qui influence la qualité du papier. L'usure mécanique est un facteur principal affectant les performances du tissu de formage en polyester et peut même provoquer un retrait prématuré.
Au fur et à mesure que l"équipement fonctionne au fil du temps, le tissu de formage use progressivement ses filaments en raison du contact et du frottement prolongés avec des composants tels que les éléments de déshydratation, les boîtes sous vide et les rouleaux, ce qui entraîne une réduction continue de l"épaisseur du tissu.
Lorsque l"usure d"un tissu de formation en polyester atteint sa limite, ses performances de déshydratation se détériorent considérablement, conduisant facilement à un mauvais drainage et à divers défauts du papier causés par une qualité de formation de feuille compromise.
Par conséquent, comprendre les types d’usure et leurs causes vous aide à détecter rapidement les problèmes et à prolonger la durée de vie des tissus de formage en polyester.

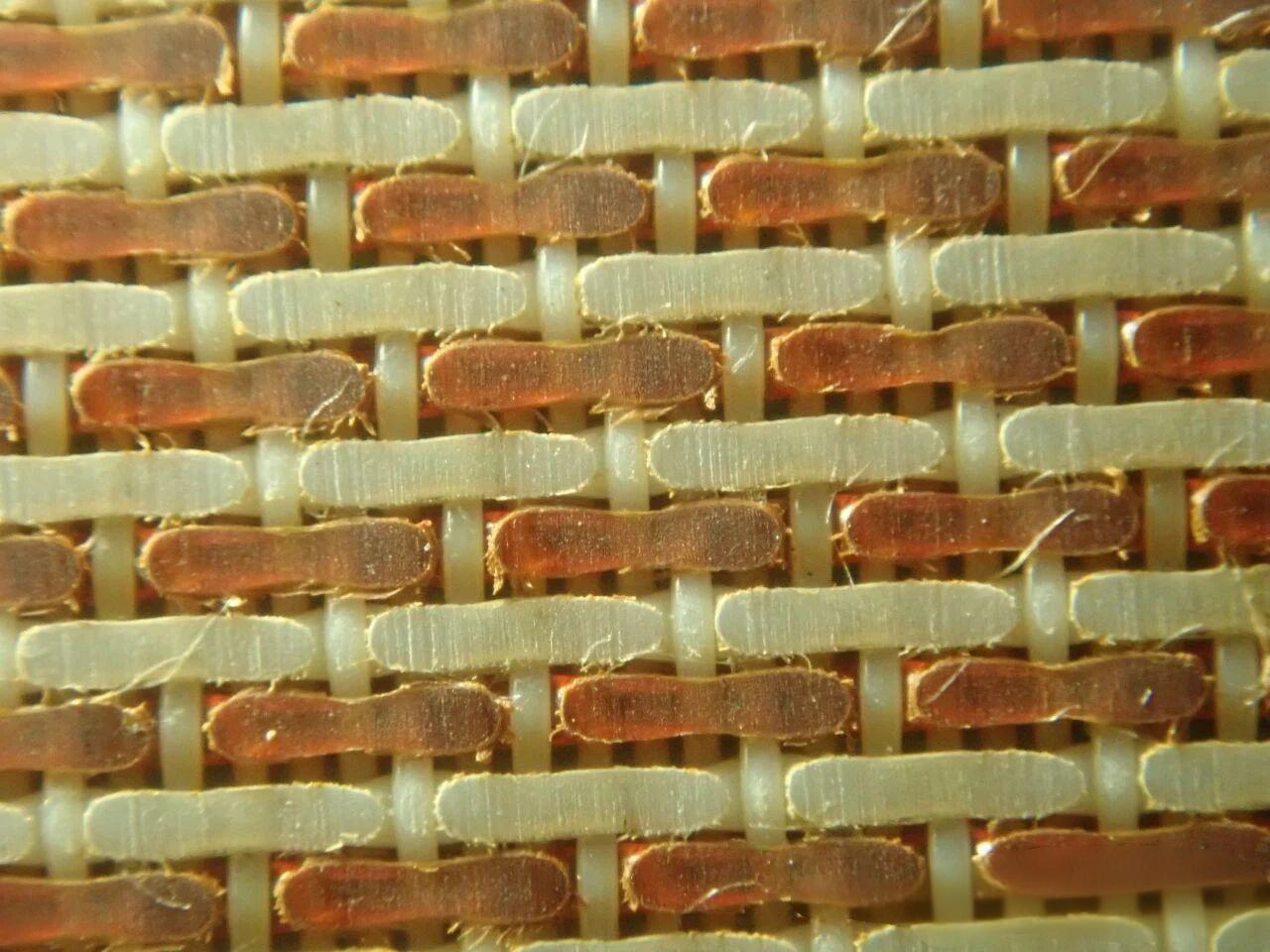

Après avoir subi une usure mécanique, la surface des filaments dans un tissu de formation de polyester développe généralement des bavures orientées dans diverses directions.
En fonction de l"emplacement et de l"orientation des bavures, l"usure des tissus de formage en polyester peut être classée en trois types, chacun correspondant à une condition de fonctionnement spécifique de l"équipement. Par conséquent, vous pouvez déterminer la source de l’usure en observant le type d’usure, en particulier l’emplacement et l’orientation des bavures.
L"usure traînante est la forme la plus courante d"usure mécanique du tissu de formation de polyester. Cela se produit lorsque la vitesse de déplacement de la toile de formage dépasse la vitesse de surface des éléments de déshydratation et des autres dispositifs en contact.
Ce type d'usure se produit généralement au niveau des éléments de déshydratation fixes, tels que les planches de formage de déshydratation et les couvercles des boîtes à vide. Étant donné que ces composants restent relativement stationnaires, le tissu de formation de polyester frotte continuellement contre eux, créant éventuellement des bavures sur le bord de fuite (par rapport au sens de marche), connues sous le nom de « bavures de traînée ».
Par conséquent, le matériau, la rugosité de la surface et l’état d’usure du panneau de formage de déshydratation et des couvercles de la boîte à vide affectent directement la résistance à l’usure du tissu de formage.
L"usure principale est causée par le fait que la vitesse de fonctionnement du tissu de formation de polyester est inférieure à la vitesse de surface des éléments de déshydratation et des autres dispositifs qui sont en contact.
Ce type d"usure se produit généralement à proximité de composants rotatifs tels que les rouleaux de poitrine et les rouleaux d"entraînement. Lorsque la vitesse linéaire de la surface du rouleau dépasse la vitesse du tissu, la direction du frottement change, provoquant la formation de bavures sur le côté avant des brins de tissu formant polyester par rapport à la direction de déplacement.
L"usure latérale se produit principalement dans le sens de la trame des tissus de formation de polyester, et sa formation est étroitement liée au chargement inégal des CD sur la machine à papier.
Par exemple, une tension excessive sur le tissu de formage ou une aspiration trop forte au niveau de l"espace sous vide peuvent provoquer une flexion ou une déformation localisée du tissu, entraînant une usure transversale des fils de trame.
De plus, une précision d"installation inadéquate ou des conditions de fonctionnement anormales dans la section de formage peuvent également entraîner une usure transversale inégale.
La méthode la plus simple pour déterminer le degré d’usure d’un tissu de formage en polyester consiste à mesurer l’épaisseur du tissu lui-même.
Vous pouvez déterminer le taux de réduction d"épaisseur en utilisant un micromètre pour mesurer l"épaisseur du tissu de formation de polyester à plusieurs endroits, en calculant la valeur moyenne et en la comparant à l"épaisseur d"origine enregistrée lors de l"installation du nouveau tissu.
Vous pouvez utiliser la formule suivante pour calculer le taux de réduction de l’épaisseur du tissu de formation de polyester :
Réduction d"épaisseur (%) = (T₀ − T₁) / T₀ × 100
T₀ = épaisseur originale du tissu
T₁ = épaisseur restante du tissu
De manière générale, vous pouvez vous référer aux critères de remplacement suivants.
Tissus de formage monocouche : réduction d"épaisseur de 25 à 35 %
Tissus de formage multicouches : réduction d"épaisseur de 20 à 25 %
Il convient de noter que le taux de réduction d"épaisseur n"est qu"un indicateur de référence important pour évaluer la durée de vie du tissu de formation en polyester.
Le moment réel du remplacement doit être déterminé par une évaluation complète qui prend également en compte des facteurs tels que les performances de déshydratation, la qualité du papier et la stabilité opérationnelle de la machine à papier.
